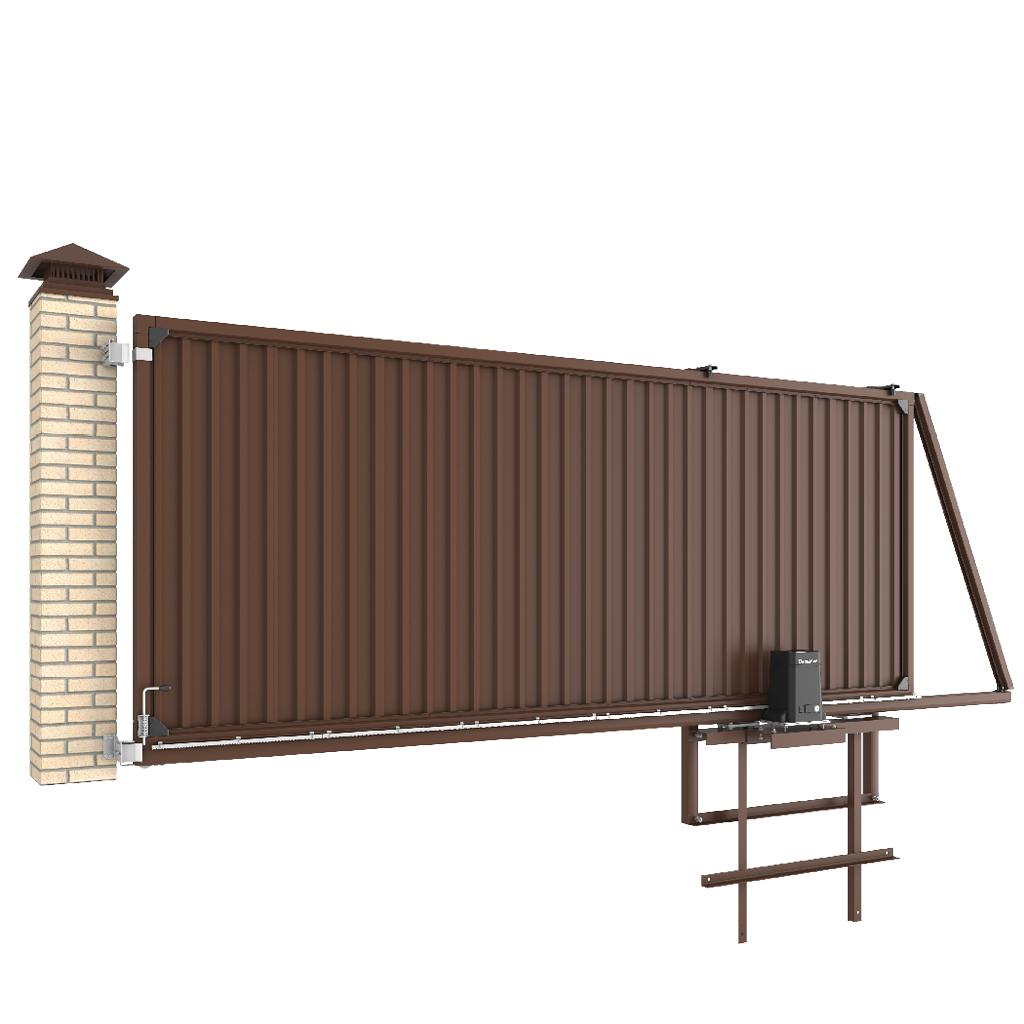

Уличные ворота REVOLUTION предназначены для установки в уличные ограждающие конструкции с целью ограничения доступа на территорию и контроля движения автотранспорта. Полотно откатных ворот изготавливается из профлиста, окантованного стальным прокатным профилем. Ворота REVOLUTION отличаются легкой и в то же время надежной конструкцией. Благодаря отсутствию сварных соединений ворота монтируются без использования специального инструмента. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.

Преимущества
Удобство использования
Конструкция не занимает пространство ни внутри, ни снаружи участка. В зимний период для открывания ворот нет необходимости в уборке снега с прилегающей территории.
Высокая коррозийная стойкость
Коррозионно-стойкие материалы (оцинкованная сталь) и качественное лакокрасочное покрытие надежно защищают конструкцию от воздействий окружающей среды (дождь, снег и пр.).
Компактная упаковка
Конструкция ворот в разобранном виде помещается в компактную упаковку и может быть перевезена на личном автомобиле.
Высокое качество
Использование высококачественного сырья и производство в заводских условиях гарантируют безупречное качество продукции.
Конструкция
- Стальной несущий профиль делает раму конструкции высокопрочной
- Профлист толщиной 0,7 мм и высотой 20 мм оцинкован и окрашен с двух сторон
- Универсальный верхний ловитель с бампером и регулировкой полотна ворот
- Соединительный сухарь
- Универсальное направляющее устройство обладает уникальной конструкцией высокой прочности, имеет широкий диапазон регулировки
- Электропривод
- Несущая бетонируемая рама

Комплектация

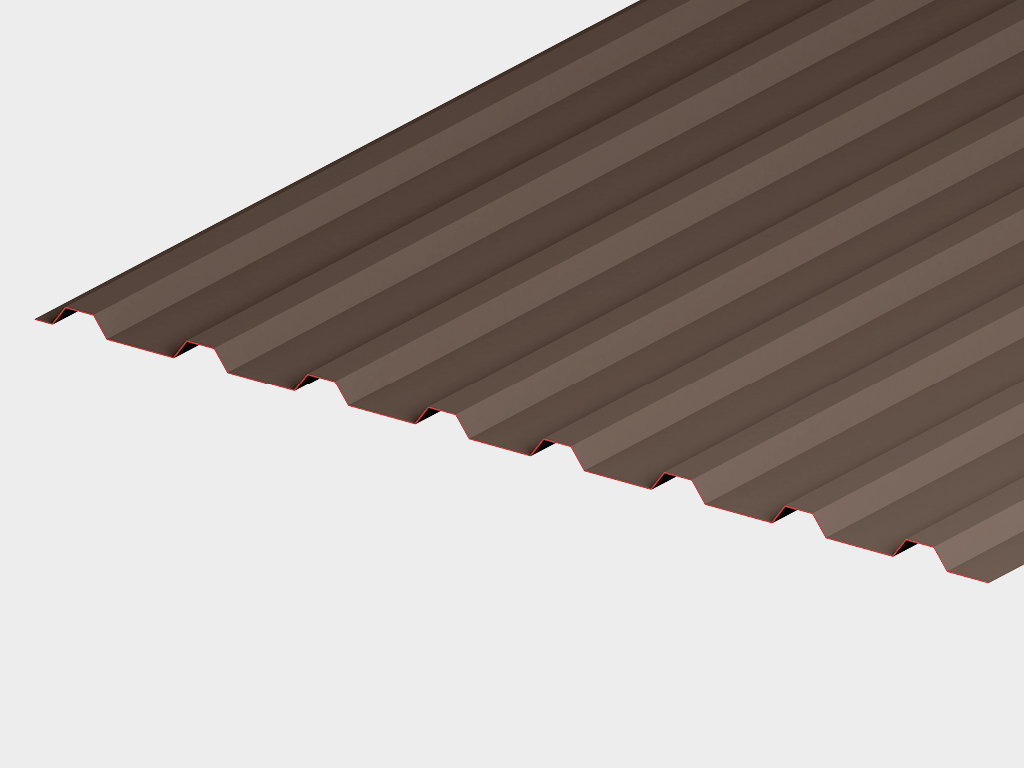

Комплект профлиста DoorHan с высотой волны 20 мм и толщиной листа 0,7 мм

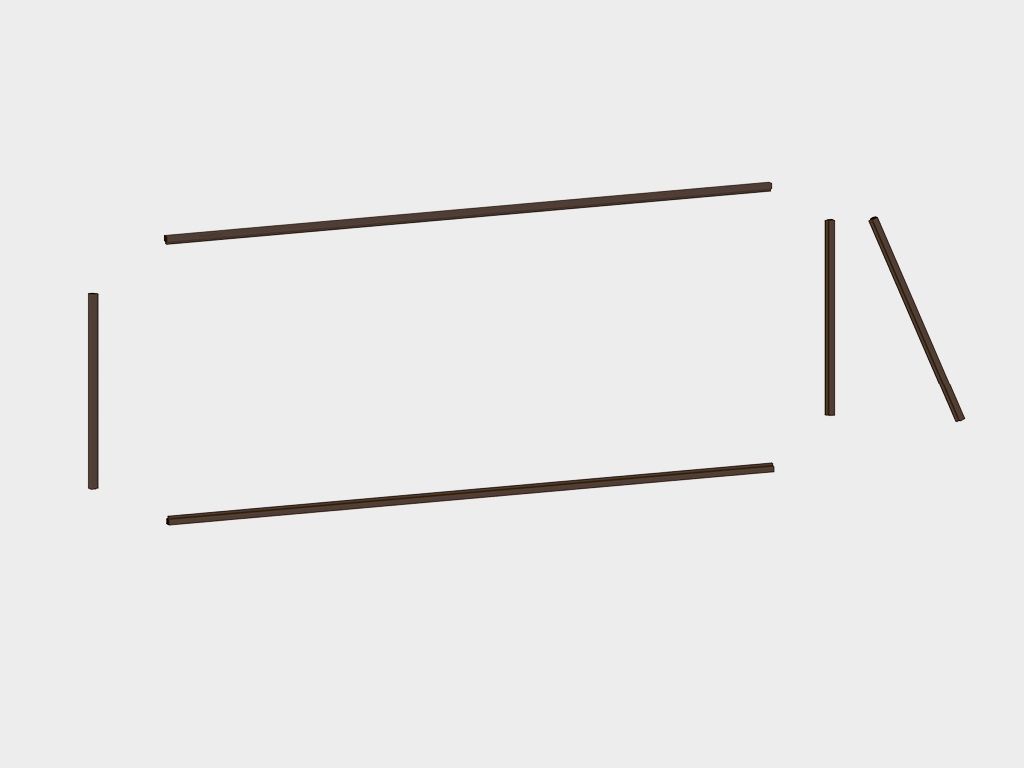

Набор профилей для сборки щита ворот

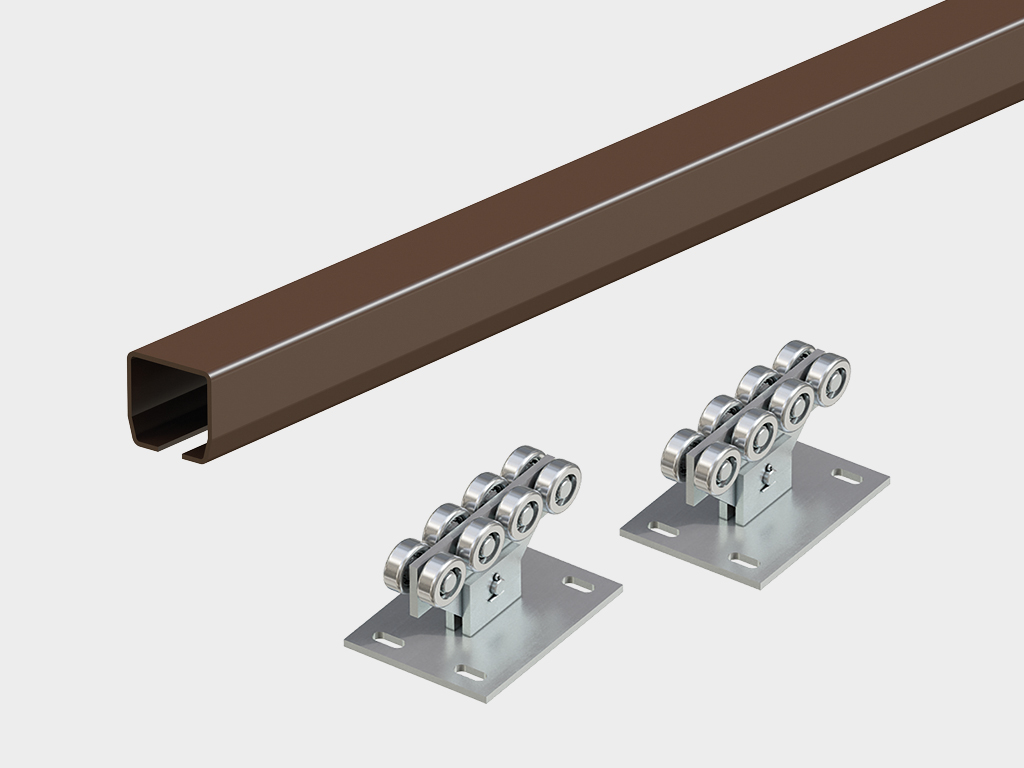

Несущая балка и ролики

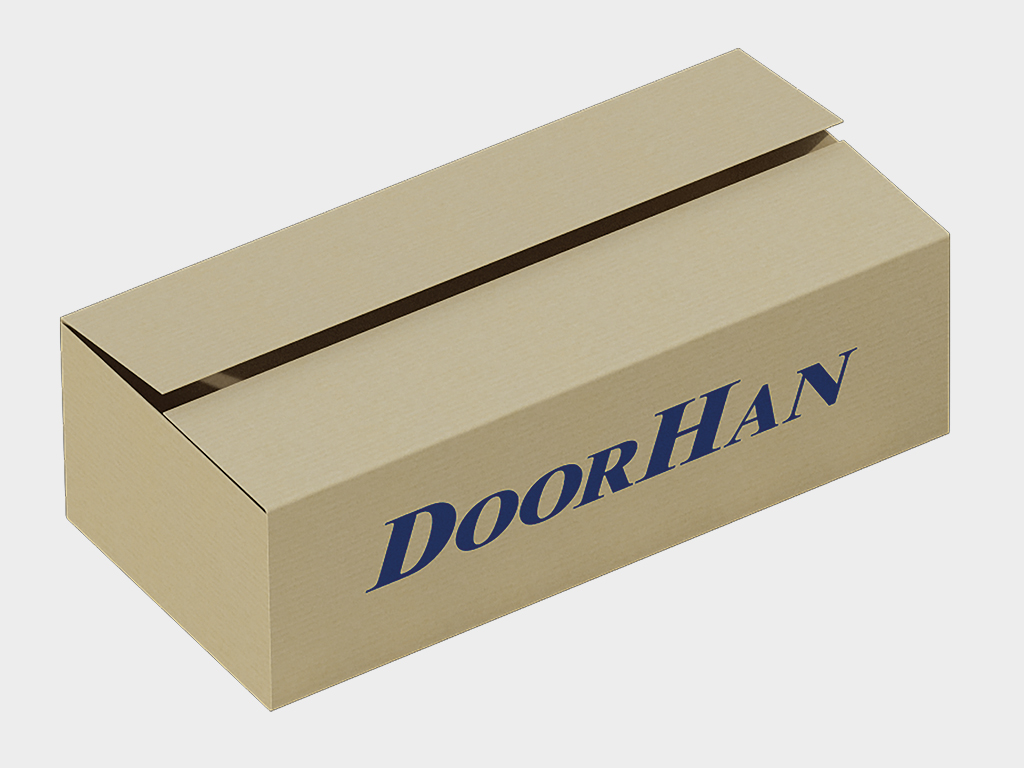

Коробка с комплектацией для сборки щита
Способы монтажа

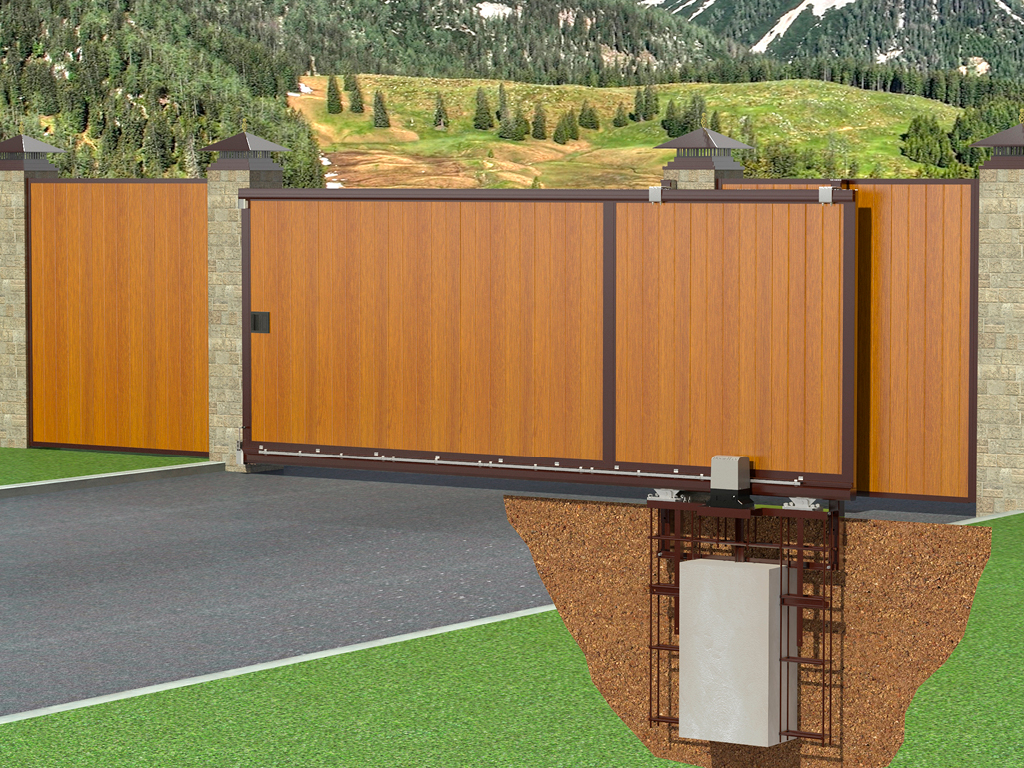

Монтаж силовой рамы

Бетонирование столба-ловителя
Подготовка строительного объекта

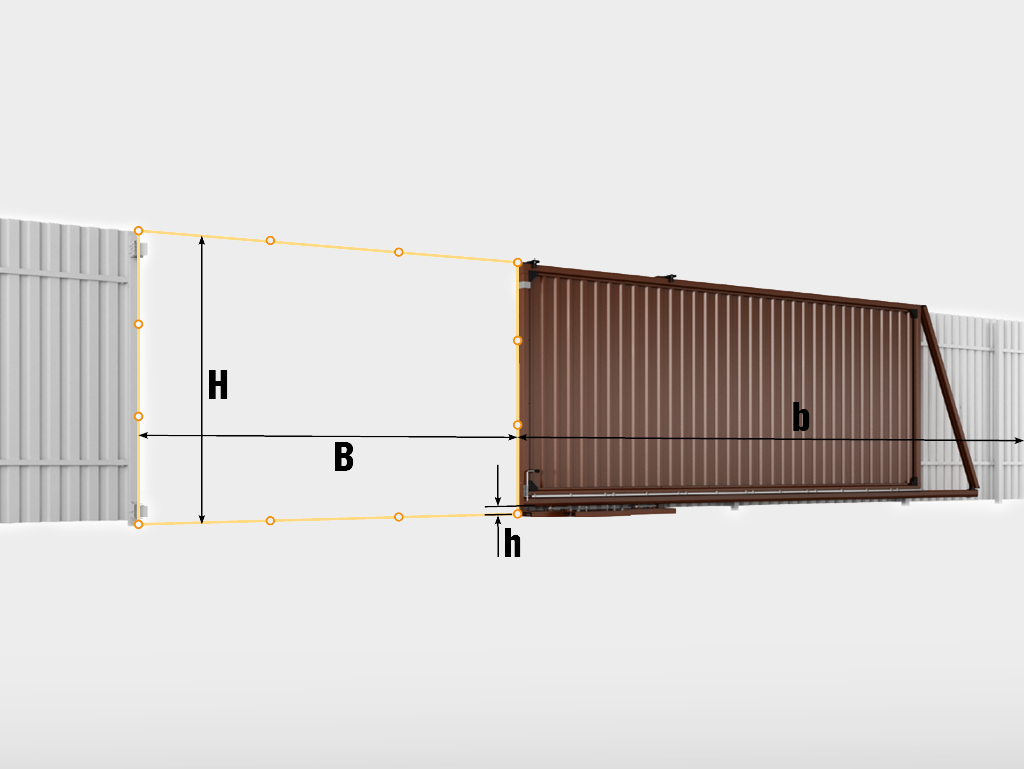

Замеры каждого параметра производятся как минимум в трех точках. За итоговый размер принимается максимальное значениие.
H — высота проема (в зависимости от комплекта). В — ширина проема (в зависимости от комплекта).
b — место для отката полотна.
h — просвет (расстояние от нижнего края створки до уровня земли), рекомендуемая величина — 100 мм.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

- Комплект профлиста
- Балка прокатная 71х60х3,5 мм
- Коробка комплектации для щита
- Комплект комплектации сдвижных ворот из стального П- профиля (71 балка)
- П-профиль горизонтальный RAL8017 (Матовый Муар)
- П-профиль вертикальный RAL8017 (Матовый Муар)
- П-профиль раскоса RAL8017 (Матовый Муар)
- C-профиль для сдвижных ворот
