Описание

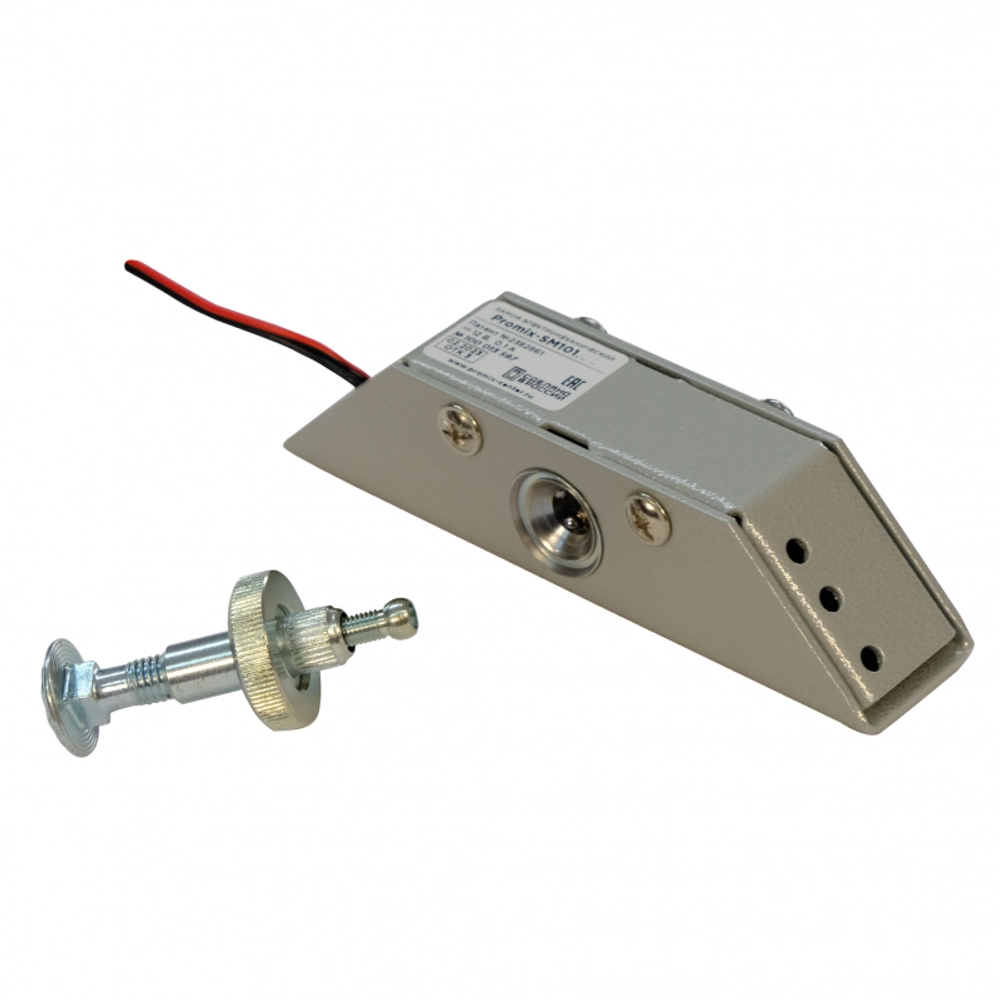

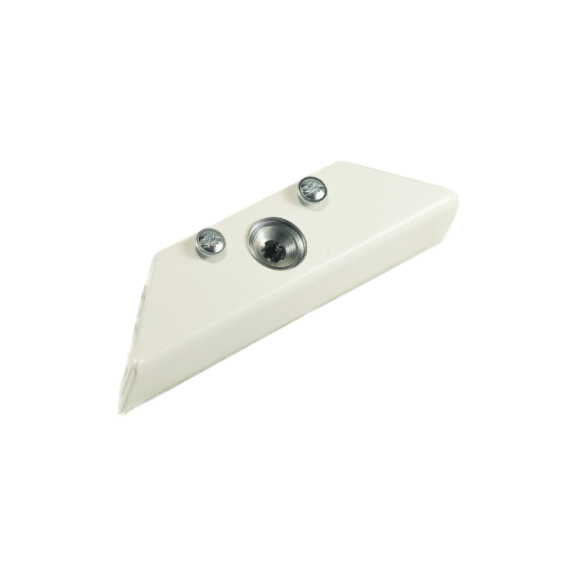

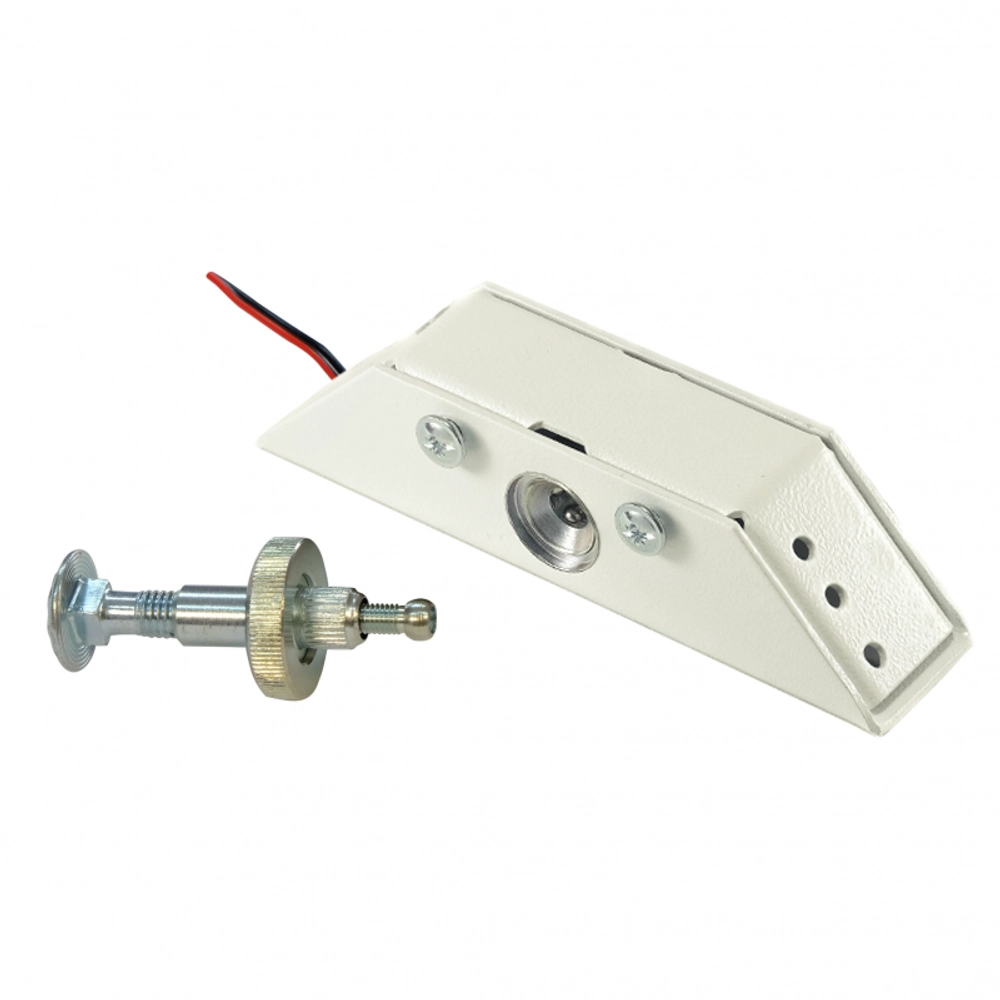

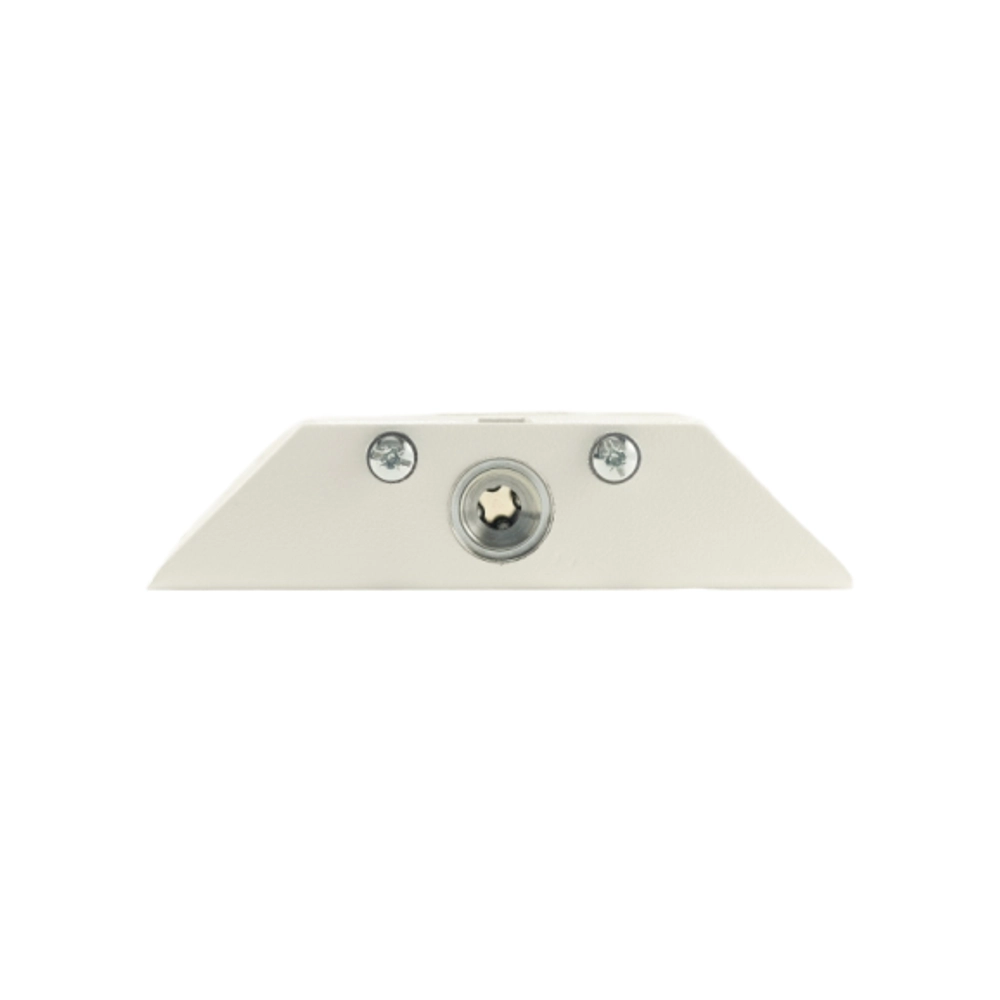

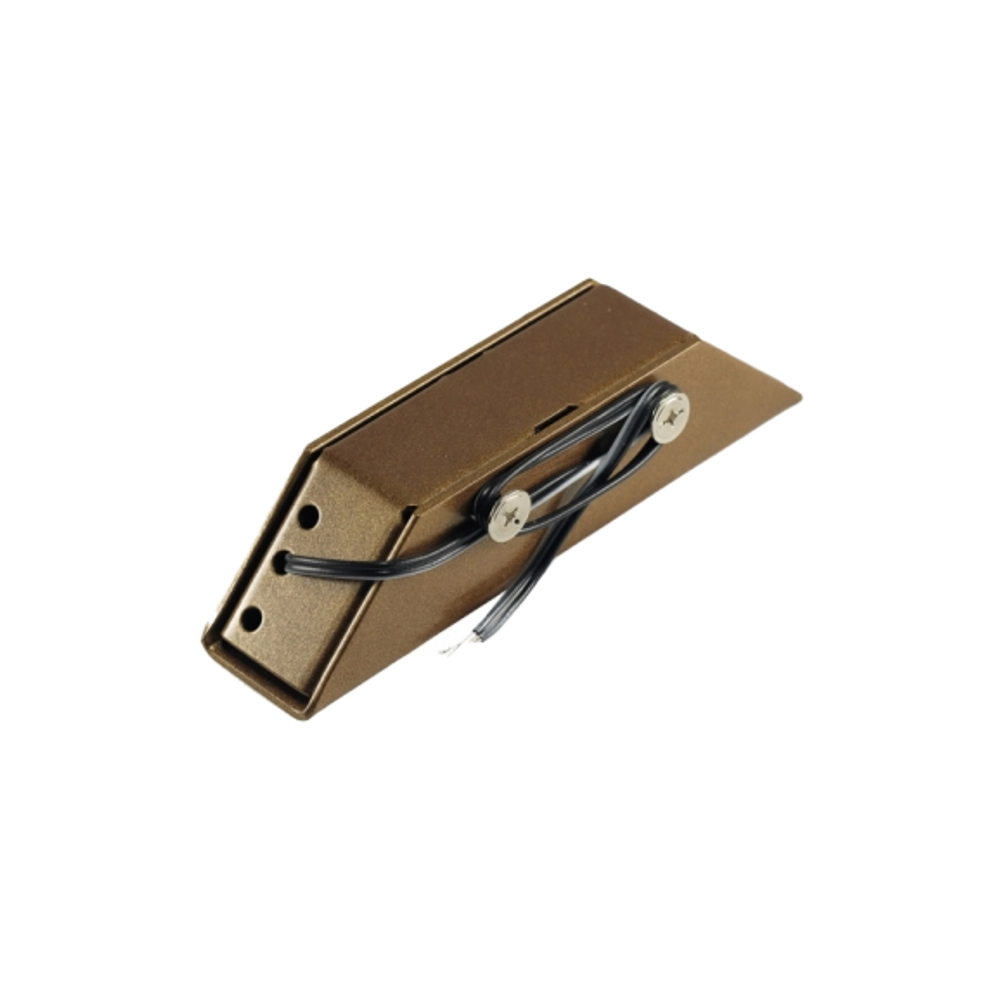

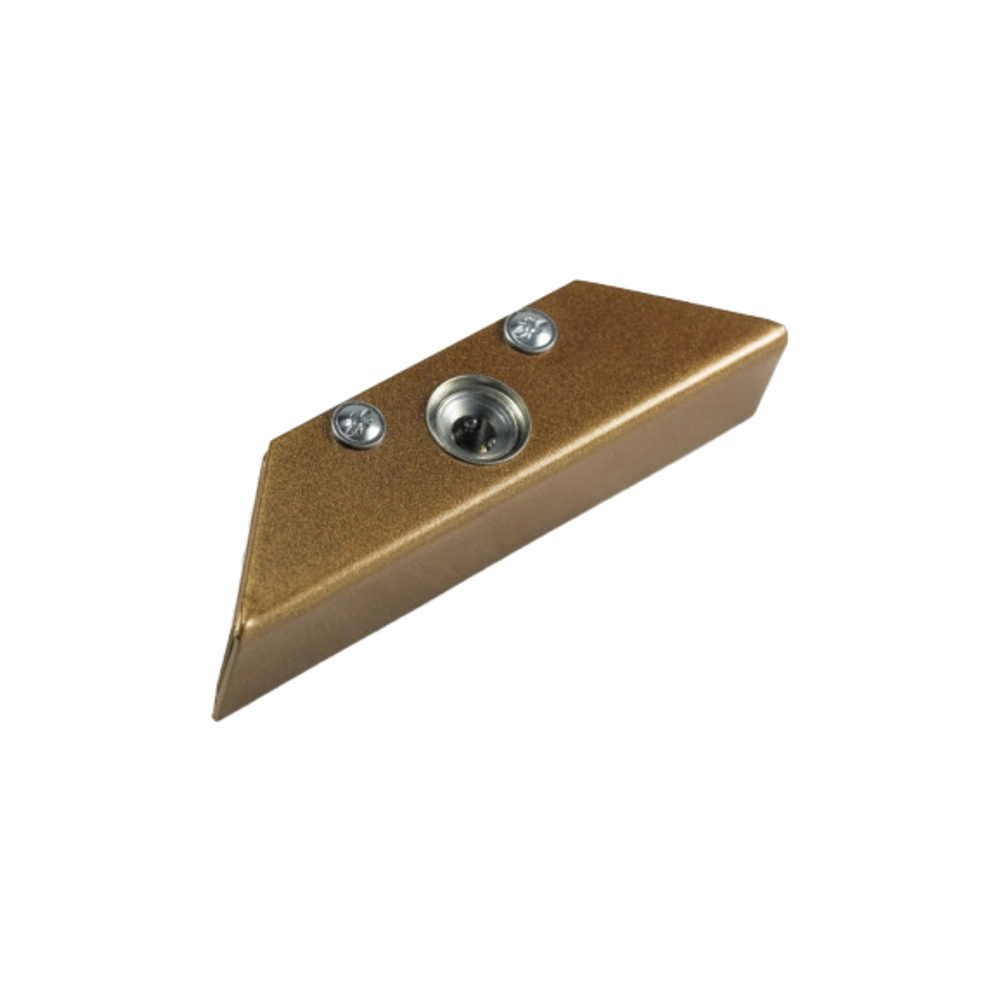

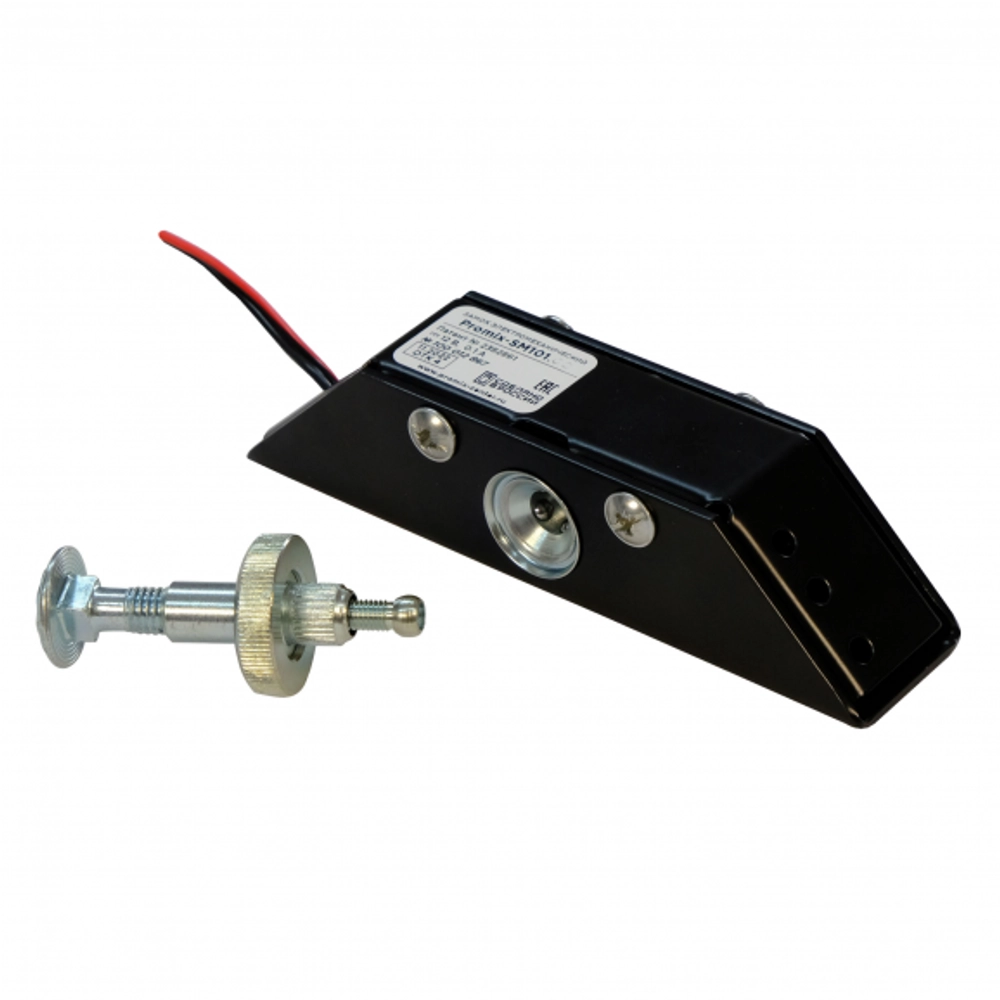

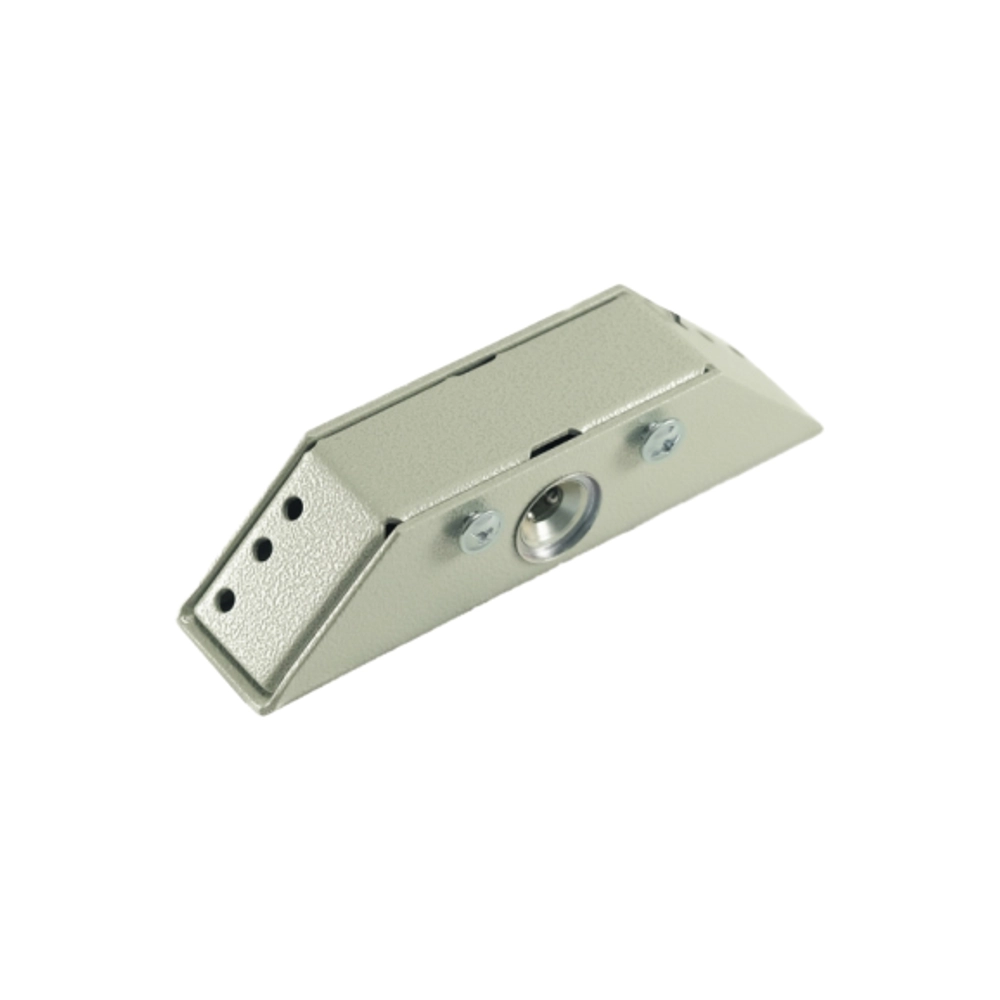

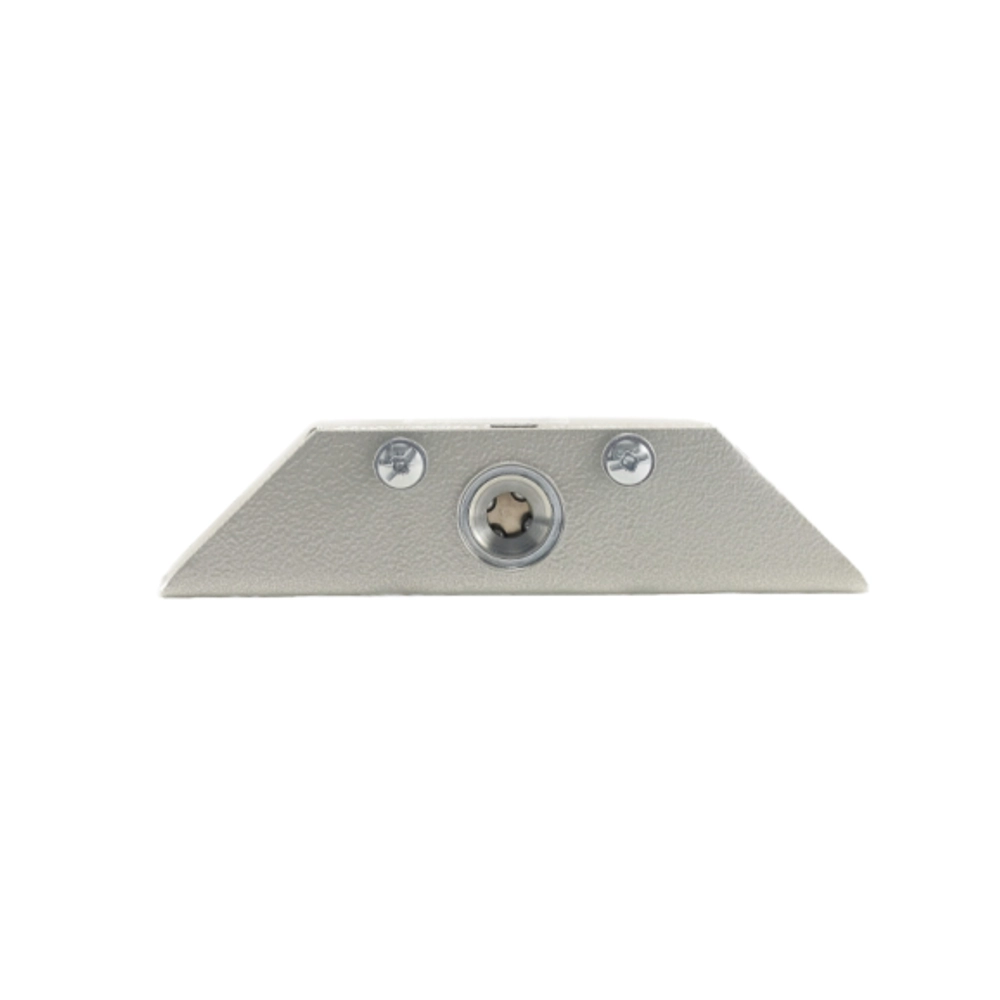

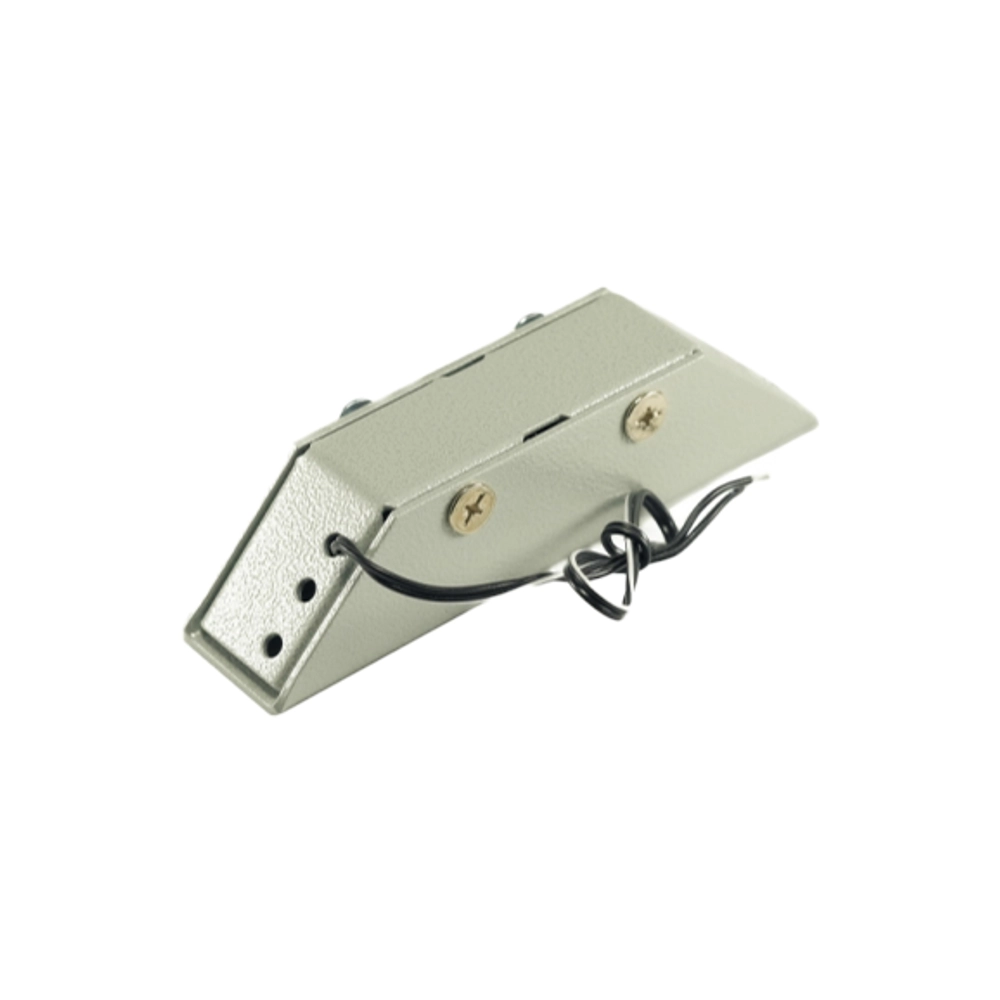

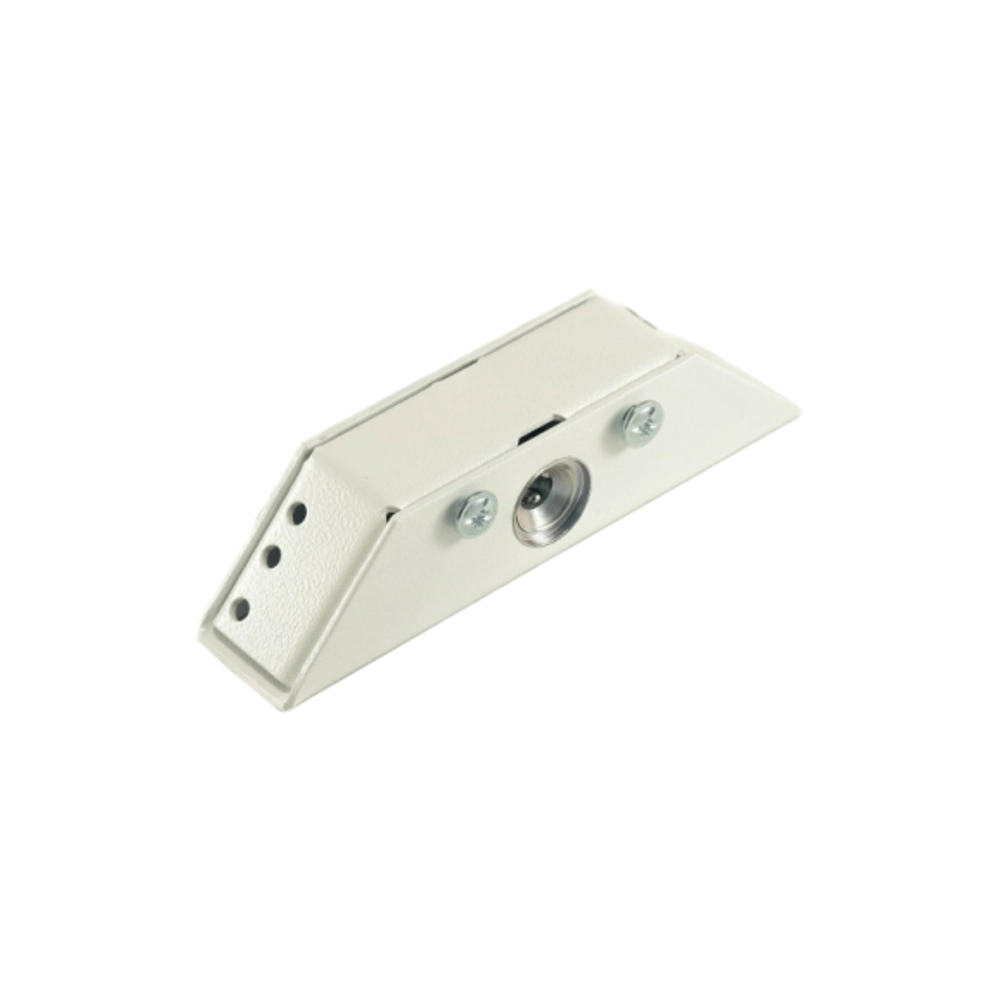

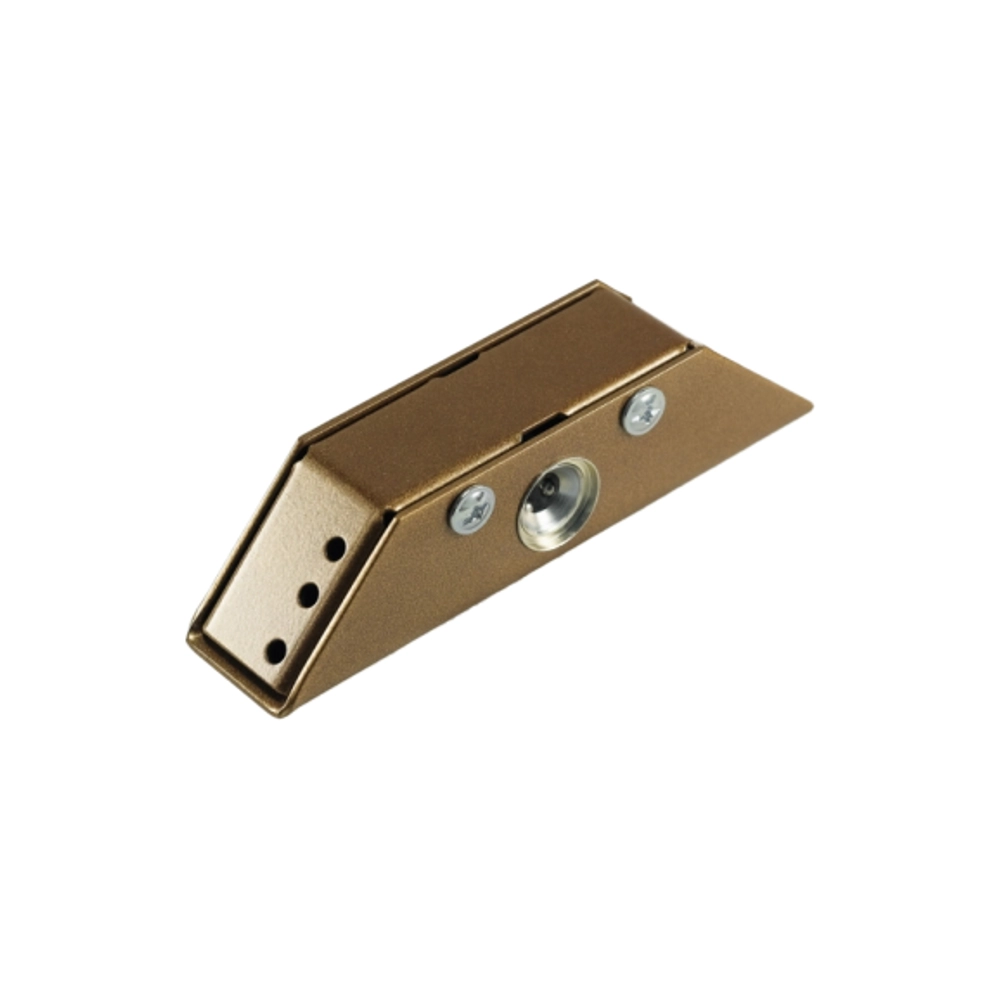

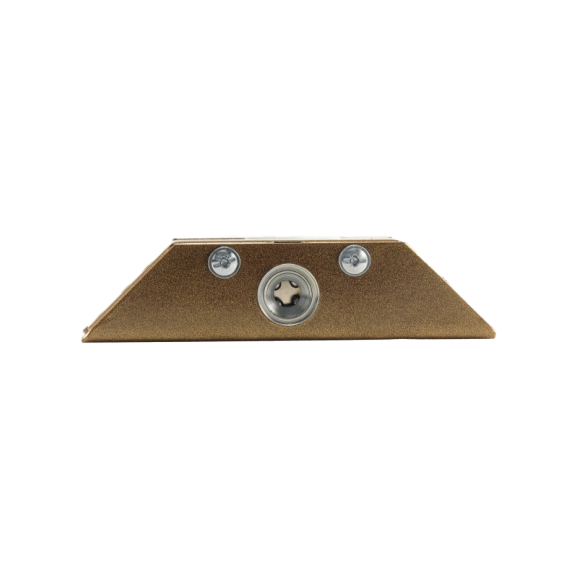

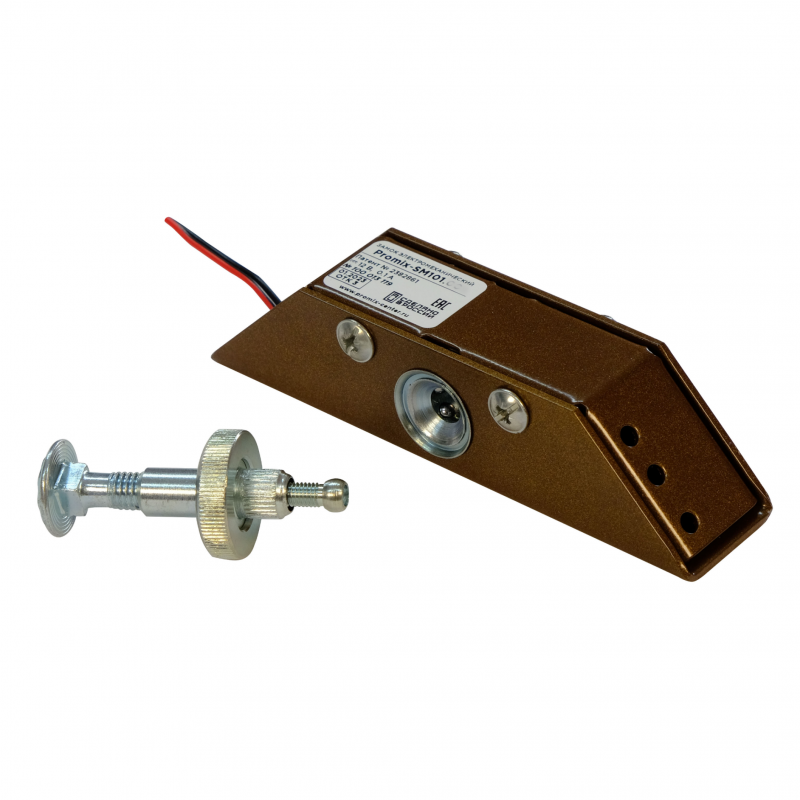

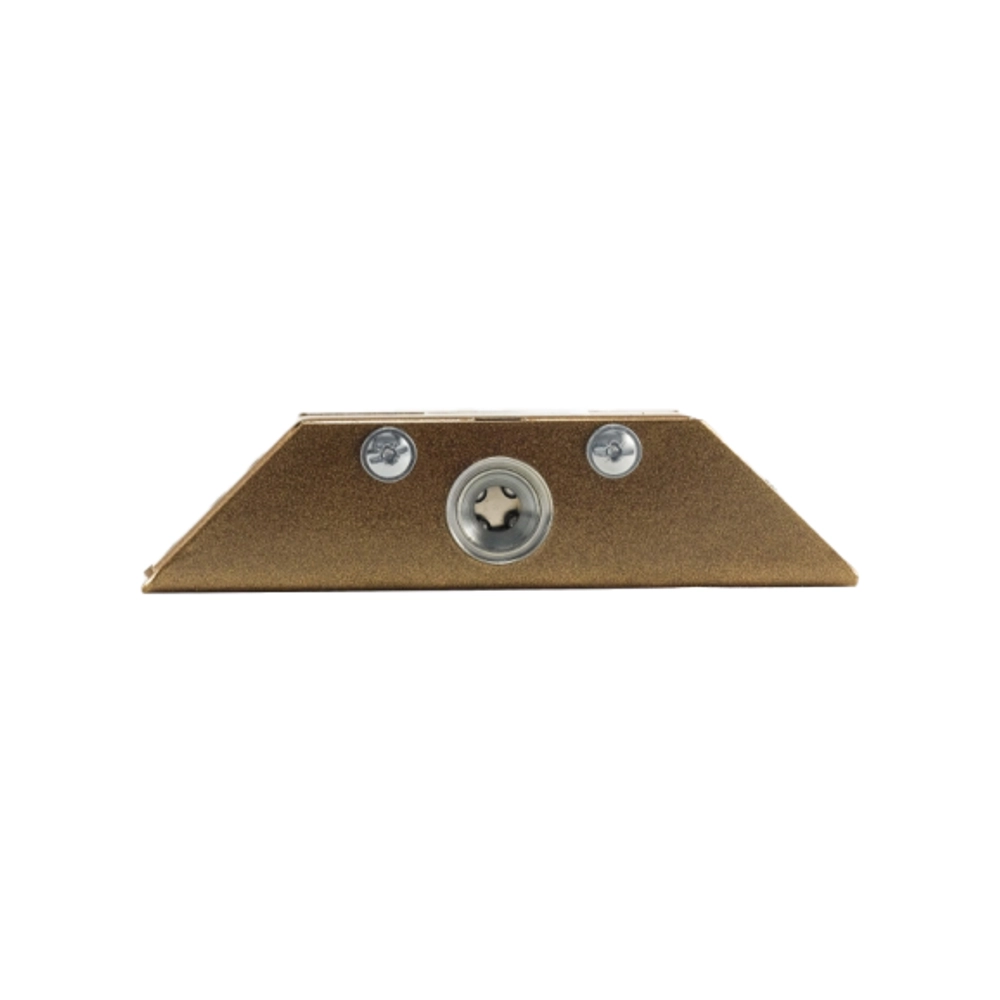

Замок Promix-SM101 относится к накладным замкам с шариковом механизмом запирания. Замок устанавливается на деревянные, металлические и пластиковые двери с любой стороны защищаемого помещения.

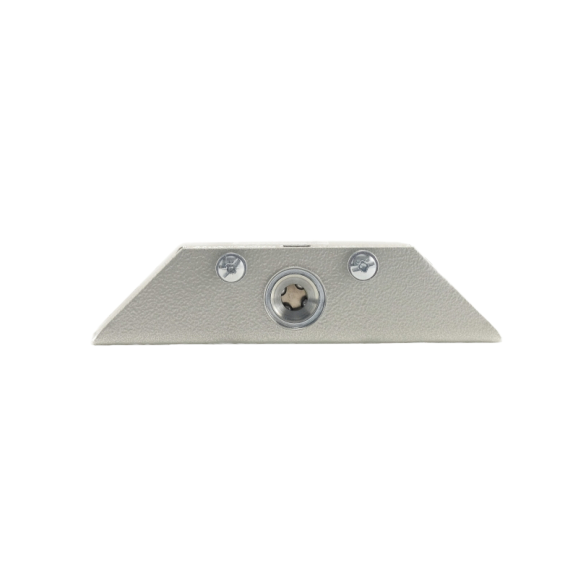

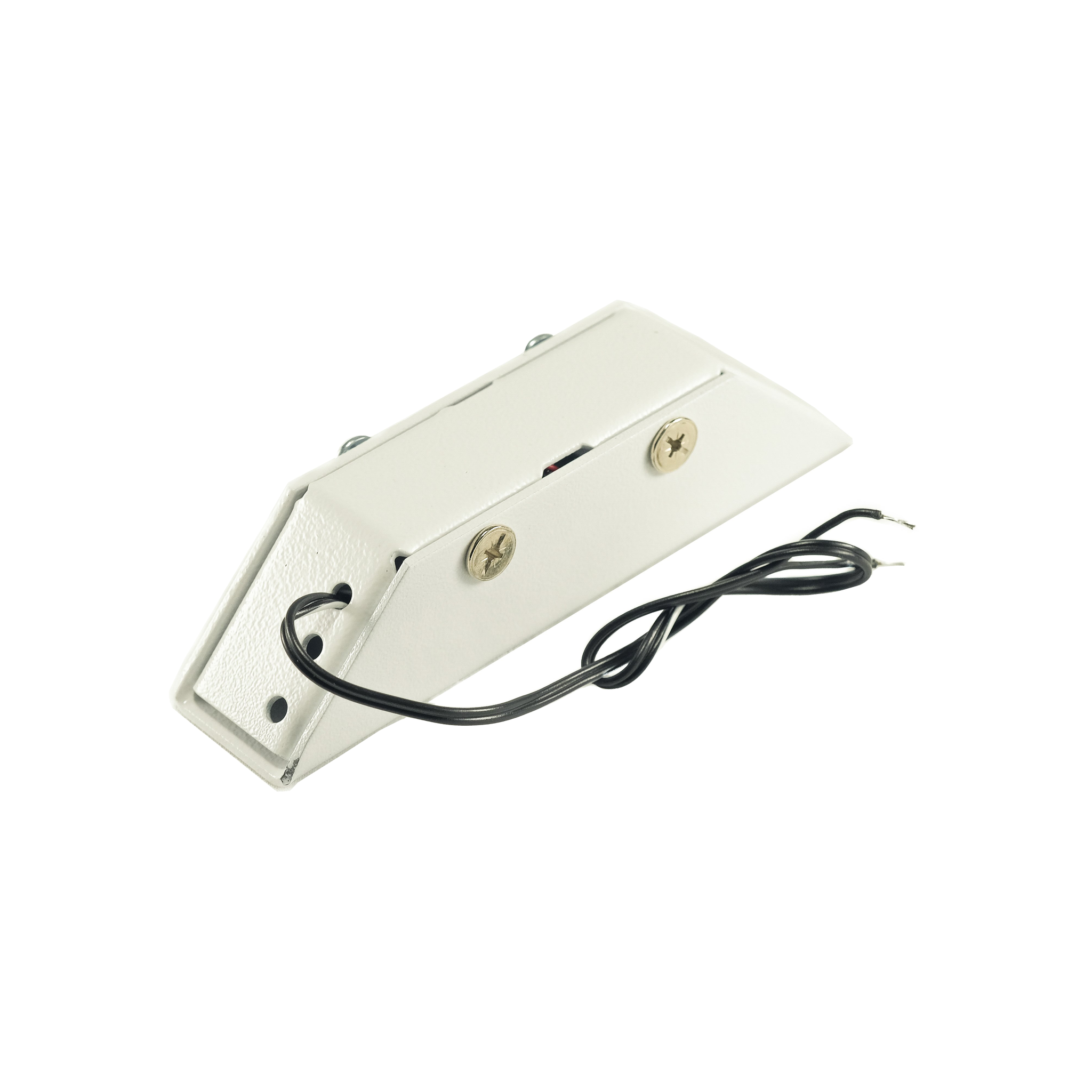

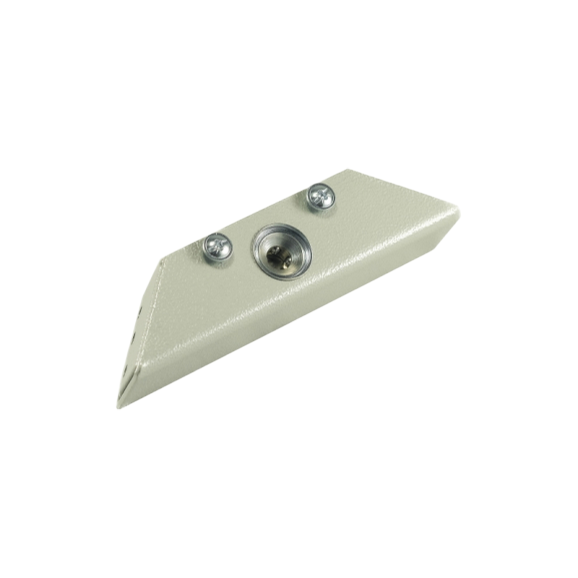

Корпус замка закрепляется в углу дверной коробки, ригель монтируется на дверь. При ширине притвора двери менее 25 мм для крепления замка используются специальные угловые кронштейны, входящие в комплект поставки. Для быстрой и точной разметки крепежных отверстий к каждому изделию прилагается специальный разметочный шаблон. Угловое крепление замка дополнительно укрепляет коробку, повышая ее жесткость.

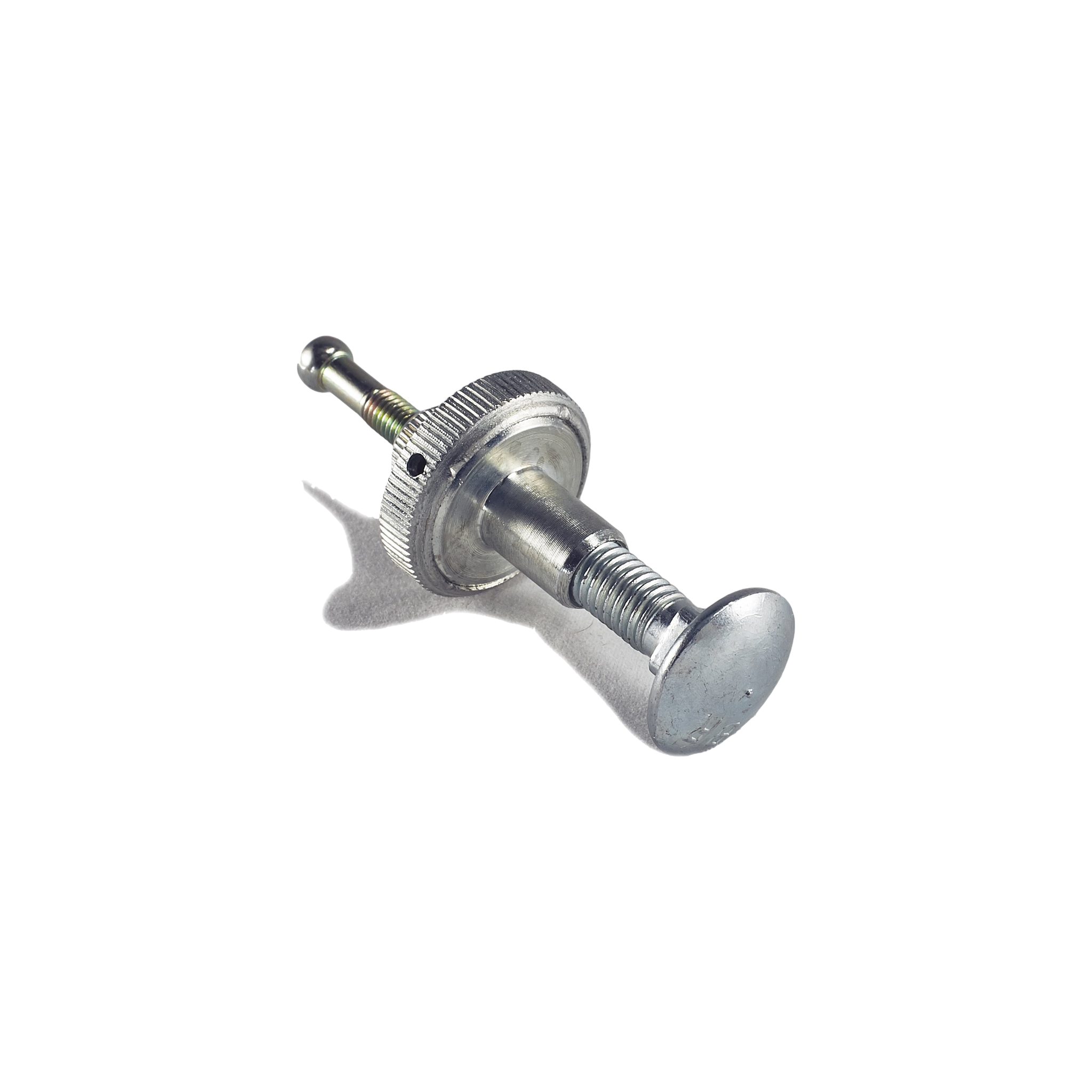

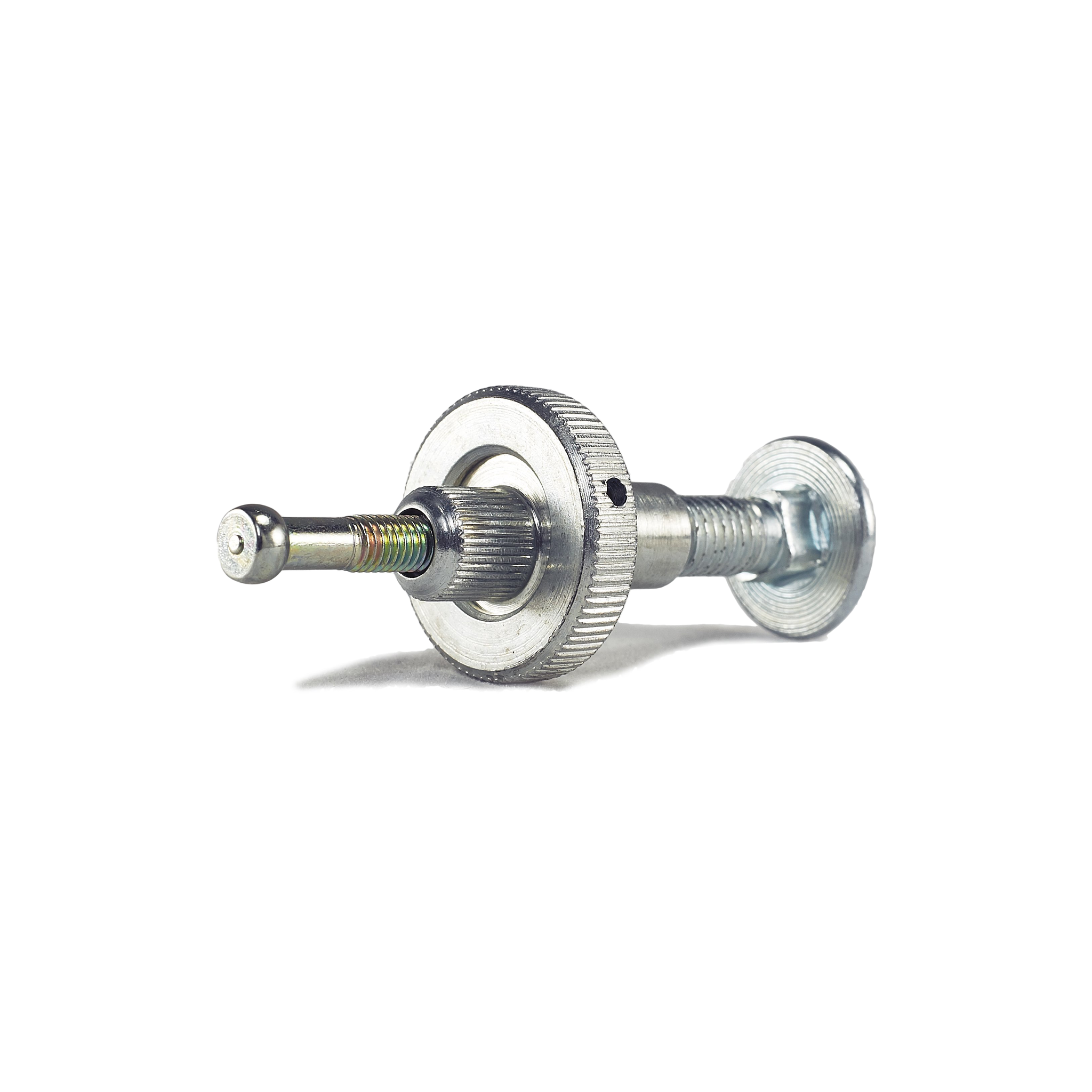

Конструкция ригеля позволяет автоматически корректировать его ориентацию относительно входного отверстия в случае неточной установки или провисания двери в ходе эксплуатации. Корпус замка с декоративным покрытием закрывает элементы крепления и регулировки, не ухудшает дверного дизайна.
При подаче напряжения питания на нормально открытый замок ригель фиксируется в корпусе замка, удерживая дверь в закрытом состоянии. При снятии напряжения ригель освобождается, разрешая открытие двери.
Особенности
01
Отлично подходит для установки практически на любые деревянные, металлические и пластиковые двери
Отлично подходит для установки практически на любые деревянные, металлические и пластиковые двери
02
Не портит вид двери, так как монтируется в угол дверной коробки. За счет этого видимые элементы регулировки и крепления отсутствуют*
Не портит вид двери, так как монтируется в угол дверной коробки. За счет этого видимые элементы регулировки и крепления отсутствуют*
03
Простая установка — замок быстро и точно монтируется в угол дверной коробки по прилагаемому шаблону, ригель монтируется на дверь
Простая установка — замок быстро и точно монтируется в угол дверной коробки по прилагаемому шаблону, ригель монтируется на дверь
*При ширине притвора коробки больше 25 мм

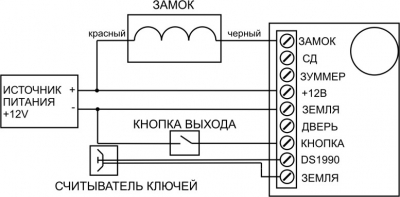

Подключение

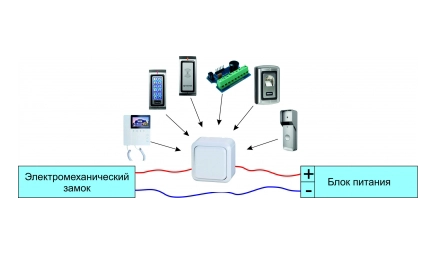

Разблокировка нормально закрытых замков производится подачей напряжения питания, а нормально открытых -снятием напряжения питания. Для работы замка необходим источник питания и контроллер СКУД. Для открытия замка контроллер СКУД должен подать на замок или снять (в зависимости от исполнения замка) напряжение и удерживать данное состояние до момента открытия двери.
Структура обозначения модели замка
Promix-SM101.XY.Z color, где:
X - исполнение замка:
0 - нормально открытый,
1 - нормально закрытый;
1 - нормально закрытый;
Y - номинальное напряжение питания:
0 - 12 В,
1 - 24 В;
1 - 24 В;
Z - наличие встроенных датчиков:
0 (отсутствие) - без датчиков,
3 - датчики двери и замка;
3 - датчики двери и замка;
color - цвет корпуса:
white - белый,
black - чёрный,
brown - коричневый,
silver - серебро,
graphite - графит.
black - чёрный,
brown - коричневый,
silver - серебро,
graphite - графит.
Модификации
Promix-SM101.00
Нормально открытый (открывается снятием напряжения)
Promix-SM101.10
Нормально закрытый (открывается подачей напряжения)

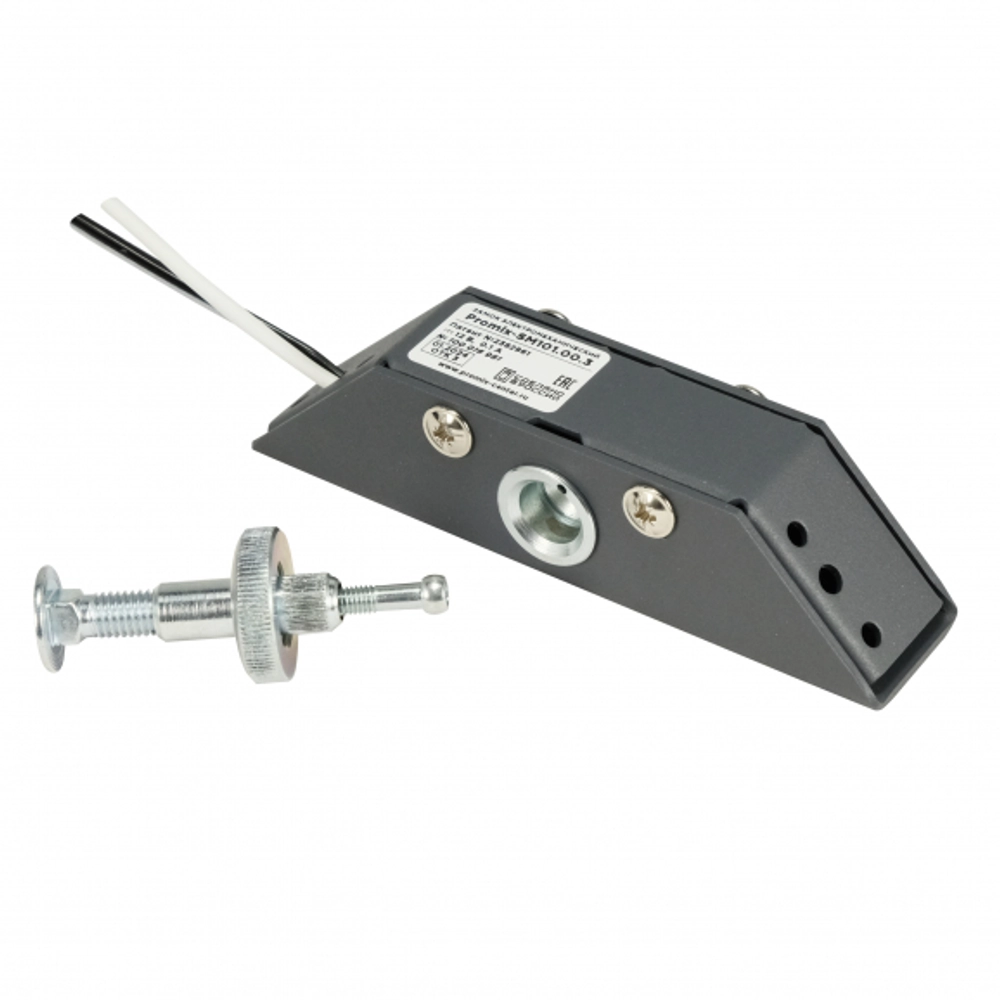

Promix-SM101.00.3
Нормально открытый (открывается снятием напряжения)
Датчик положения двери
Датчик состояния замка
Promix-SM101.01
Нормально открытый (открывается снятием напряжения)
Promix-SM101.11
Нормально закрытый (открывается подачей напряжения)
Promix-SM101.01.3
Нормально открытый (открывается снятием напряжения)
Датчик положения двери
Датчик состояния замка
Характеристики
Производитель
Promix
Страна производитель
Россия
Материал
сталь, окрашенная полиэфирной порошковой эмалью
Класс защиты
IP54
Масса
не более 0,45 кг
Сила удержания
не менее 400 кг
Выходной сигнал датчиков
сухой контакт
Потребляемый ток (при 12В/24В)
0,1/0,05 А
Максимальный коммутируемый датчиками ток (пост.ток)
0,5 А
Максимальное коммутируемое датчиками напряжение (пост.ток)
36 В
Ресурс
не менее 400 000 циклов срабатывания
Диапазон рабочих температур
-30...+50 °С

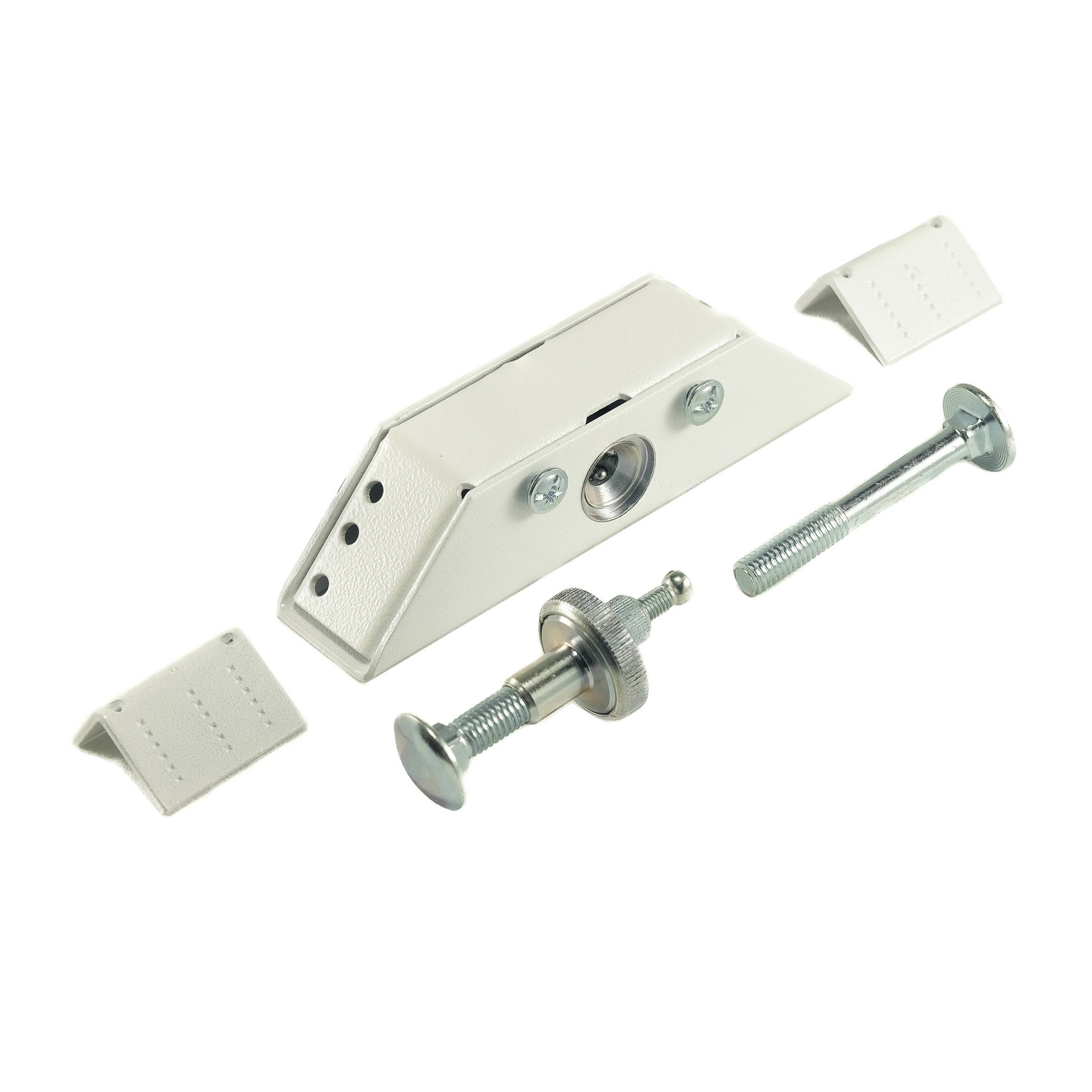

Комплектация

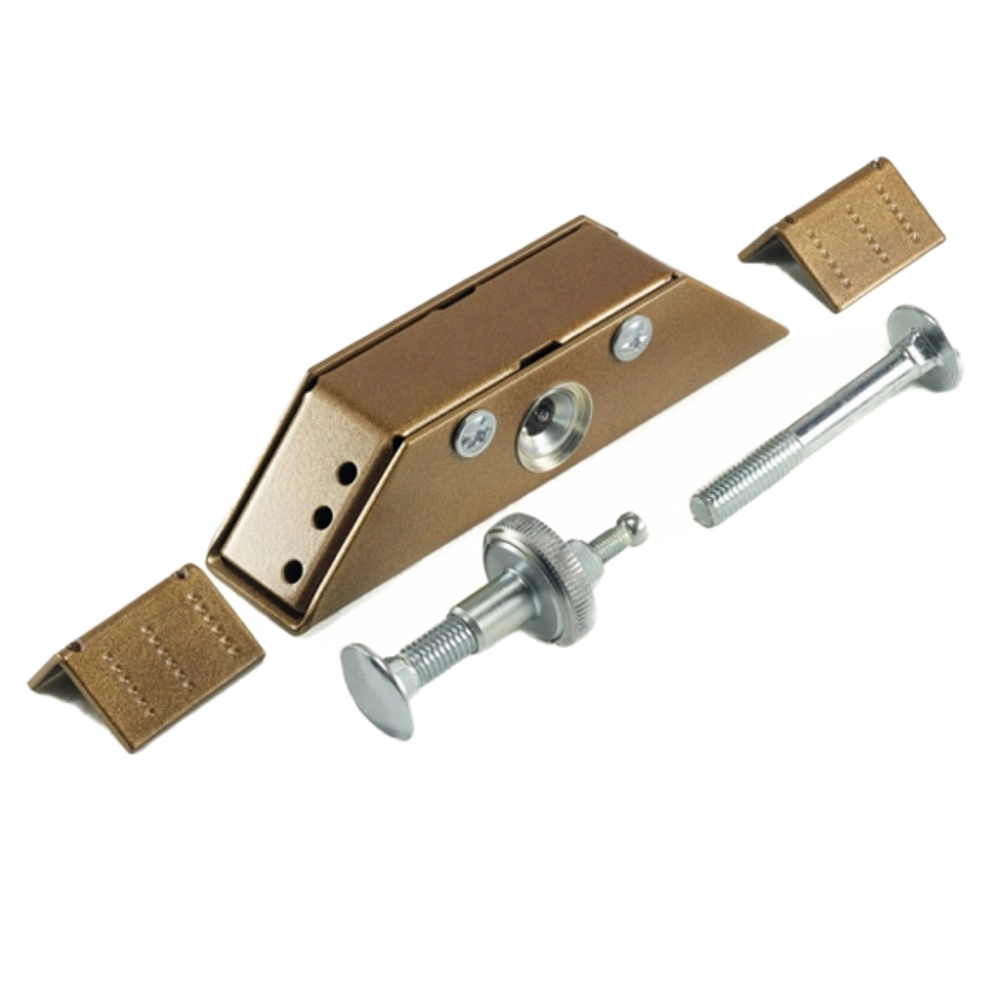

- Замок - 1 шт;
- Кронштейн - 1 шт;
- Стяжка крепления замка M4 - 2 шт;

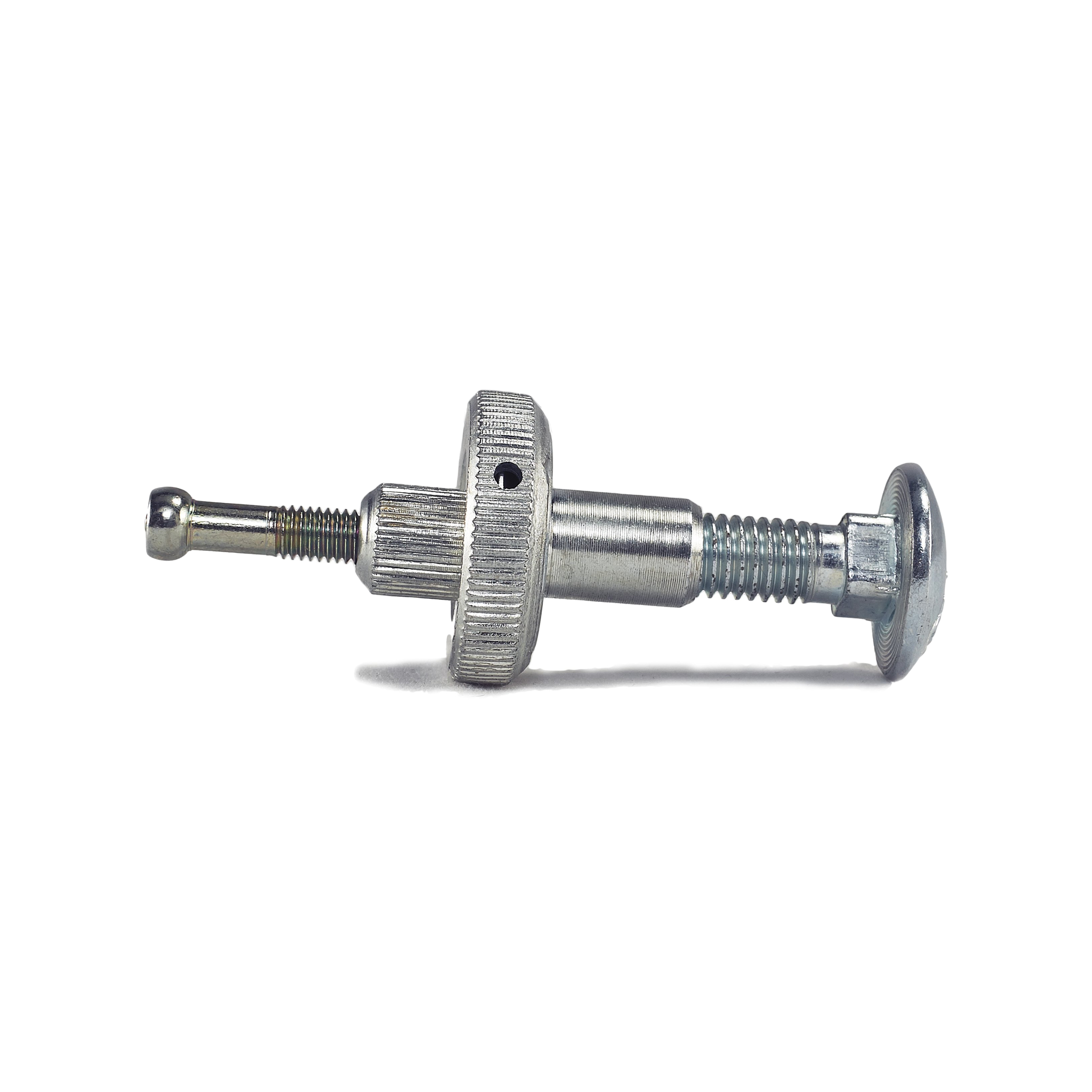

- Ригель в сборе – 1 шт;
- Разметочный маркер – 1 шт;
- Шаблон крепления кронштейнов – 1 шт;
- Комплект крепежа;
- Руководство по эксплуатации – 1шт.
