Описание

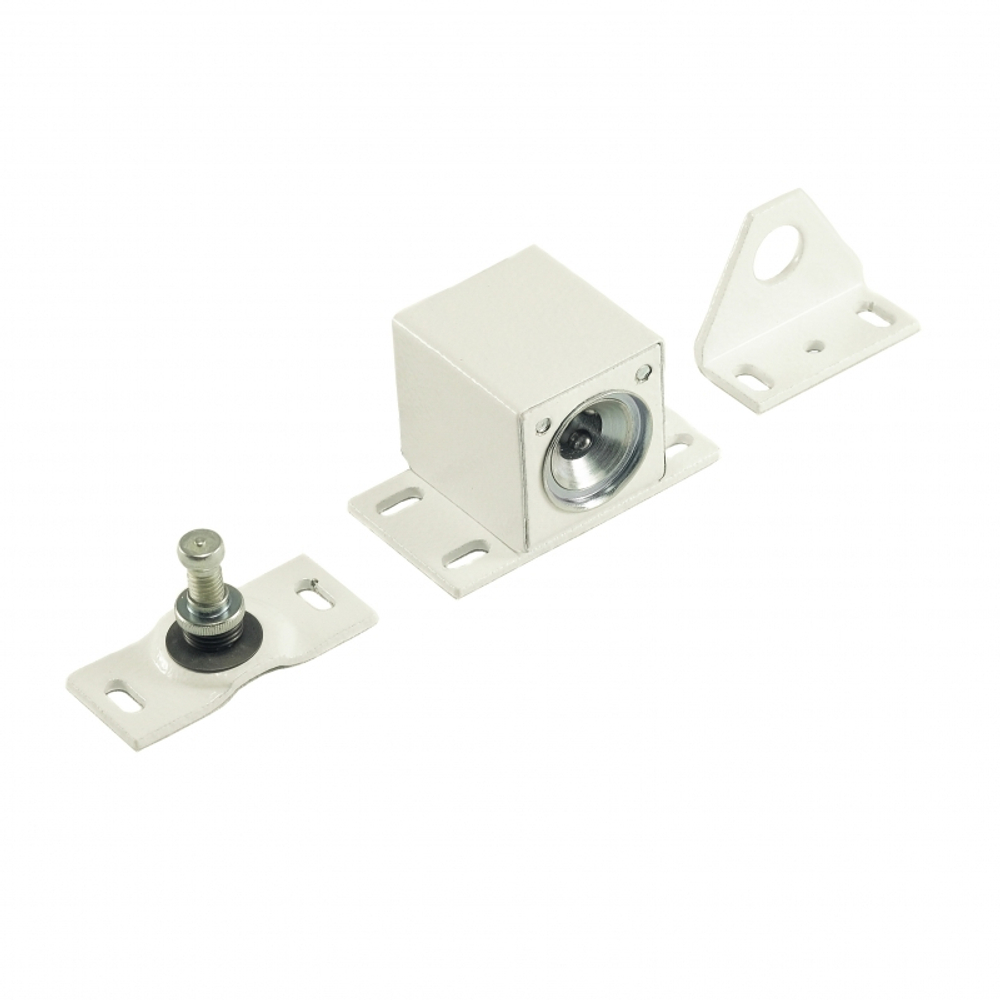

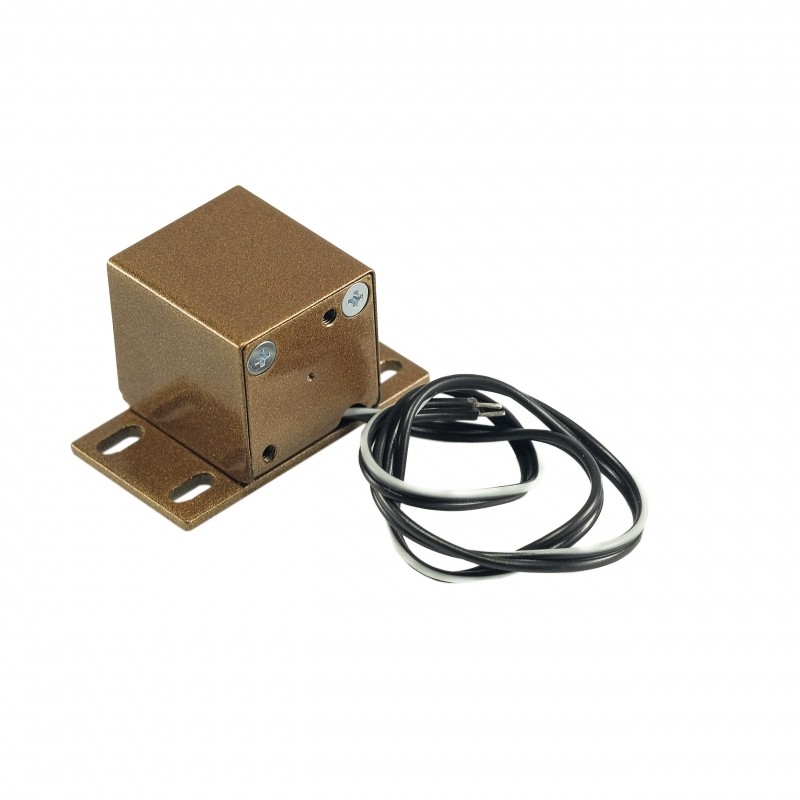

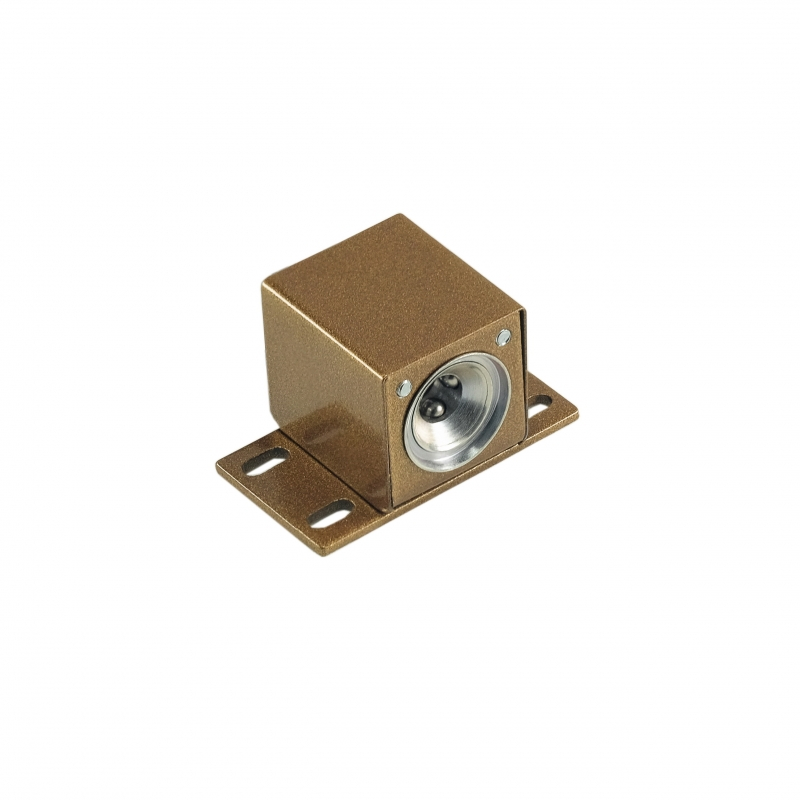

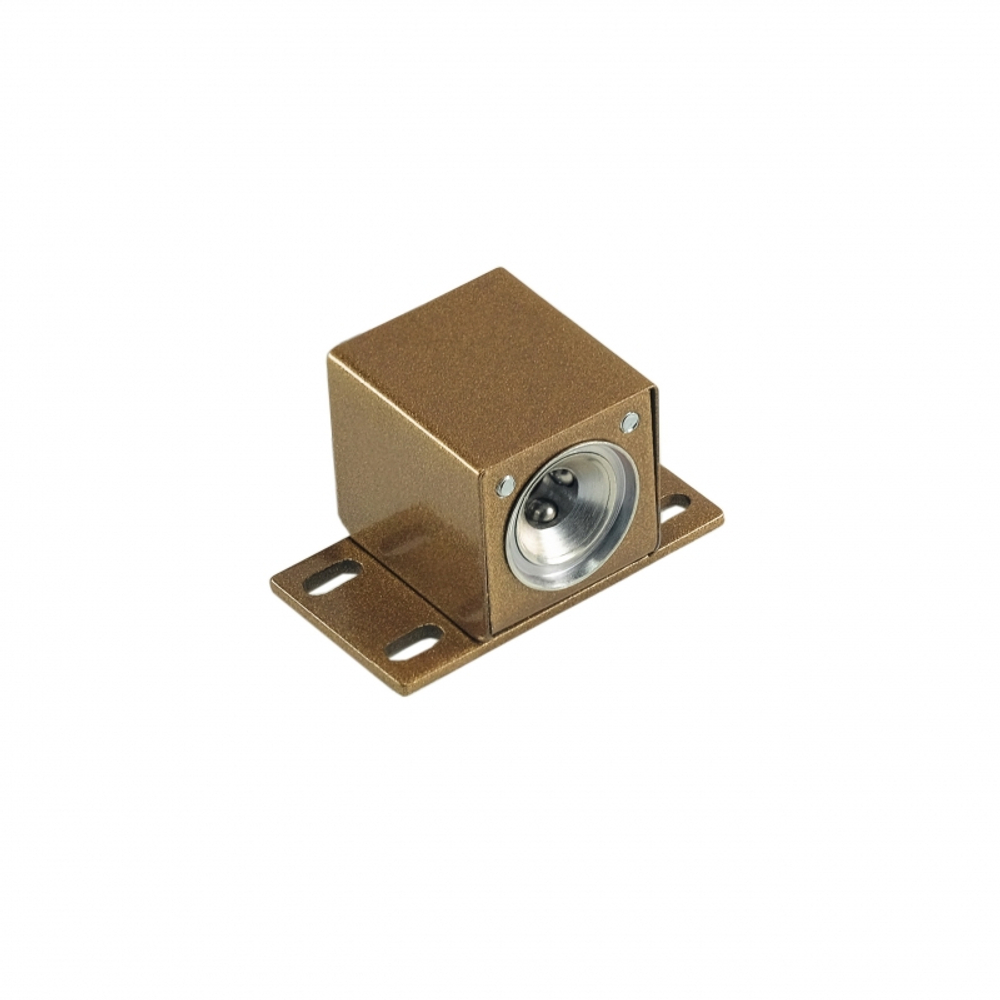

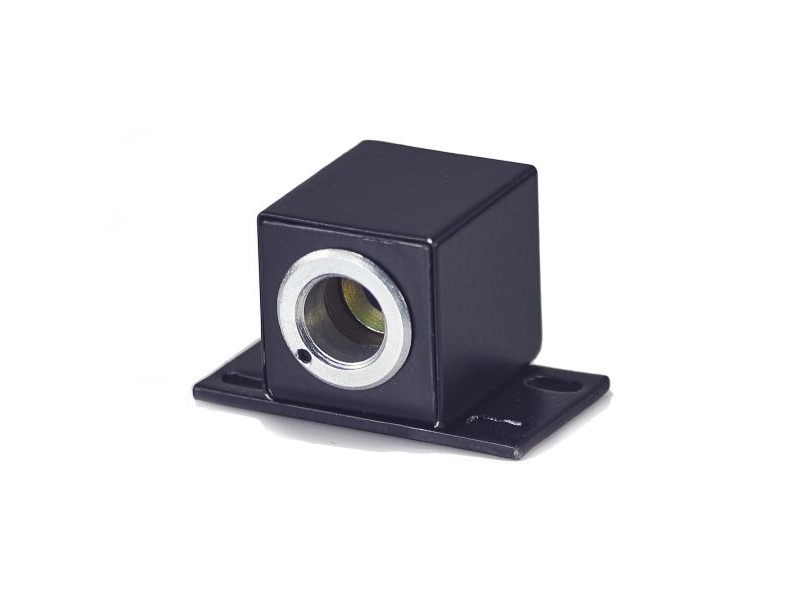

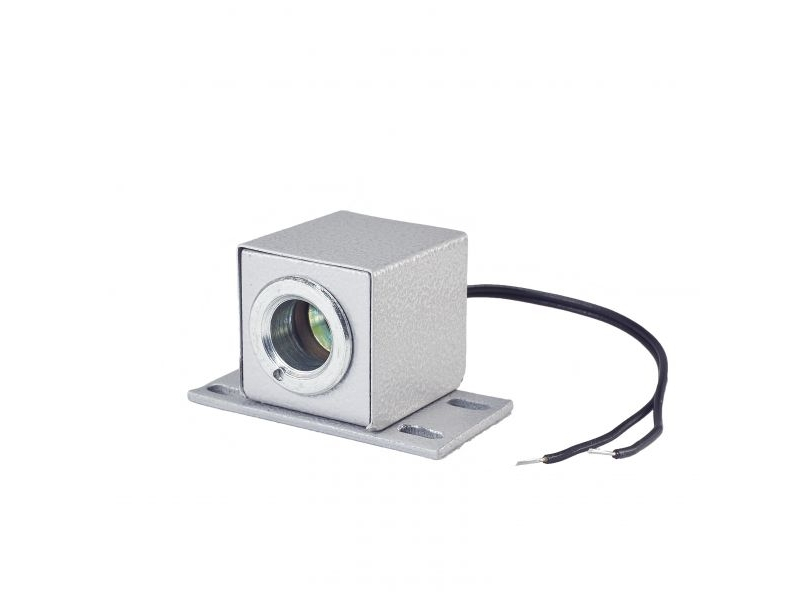

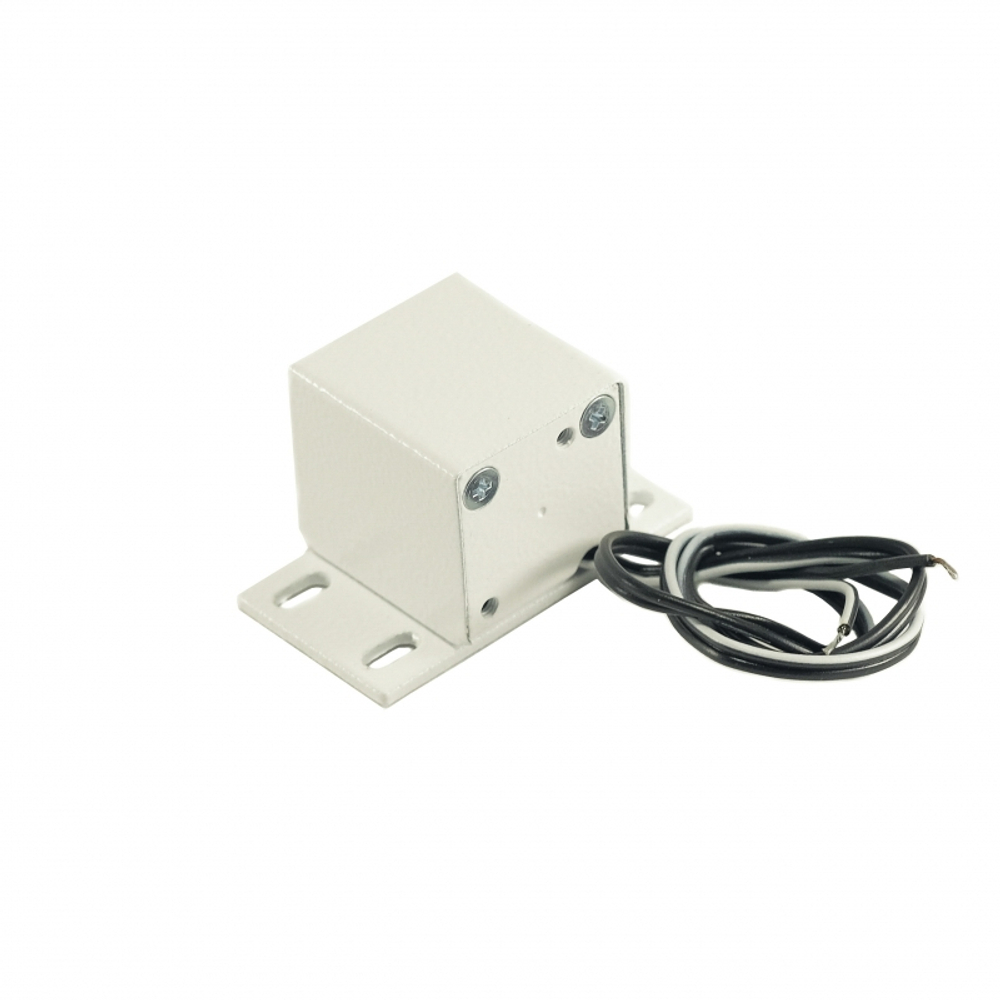

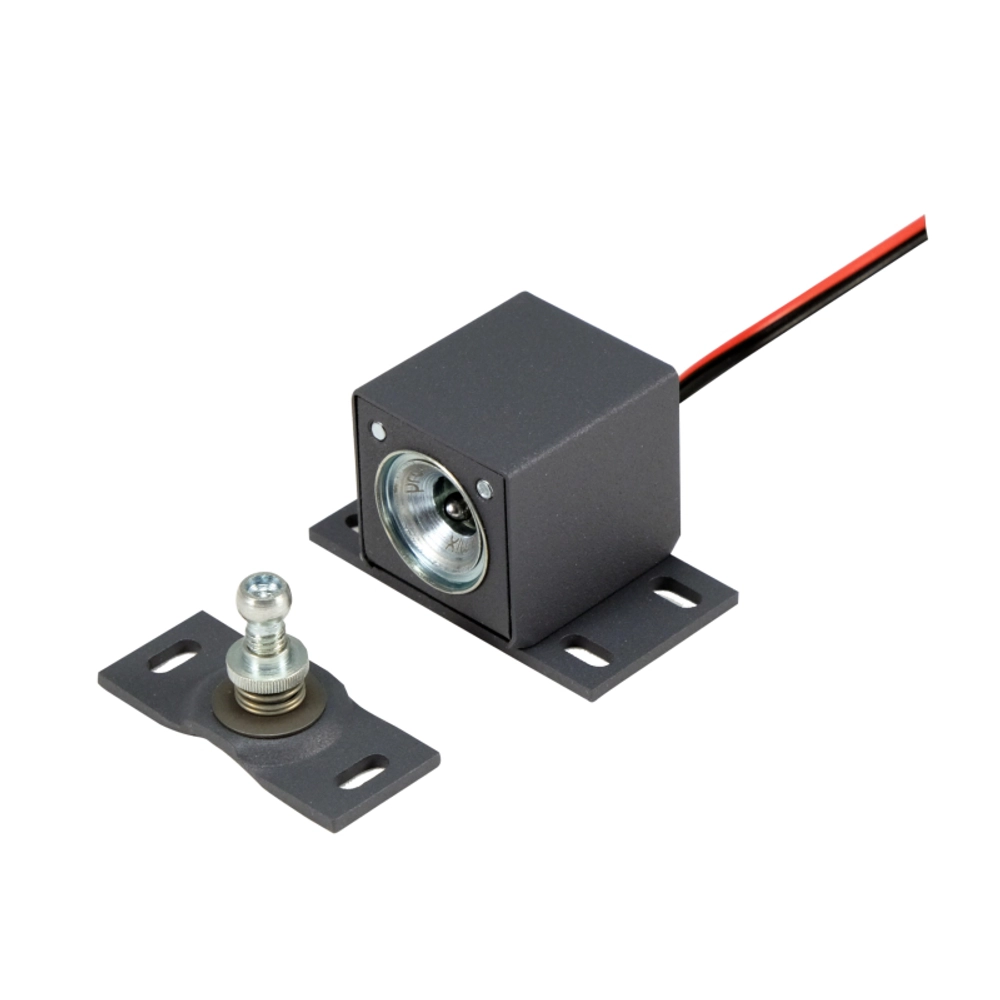

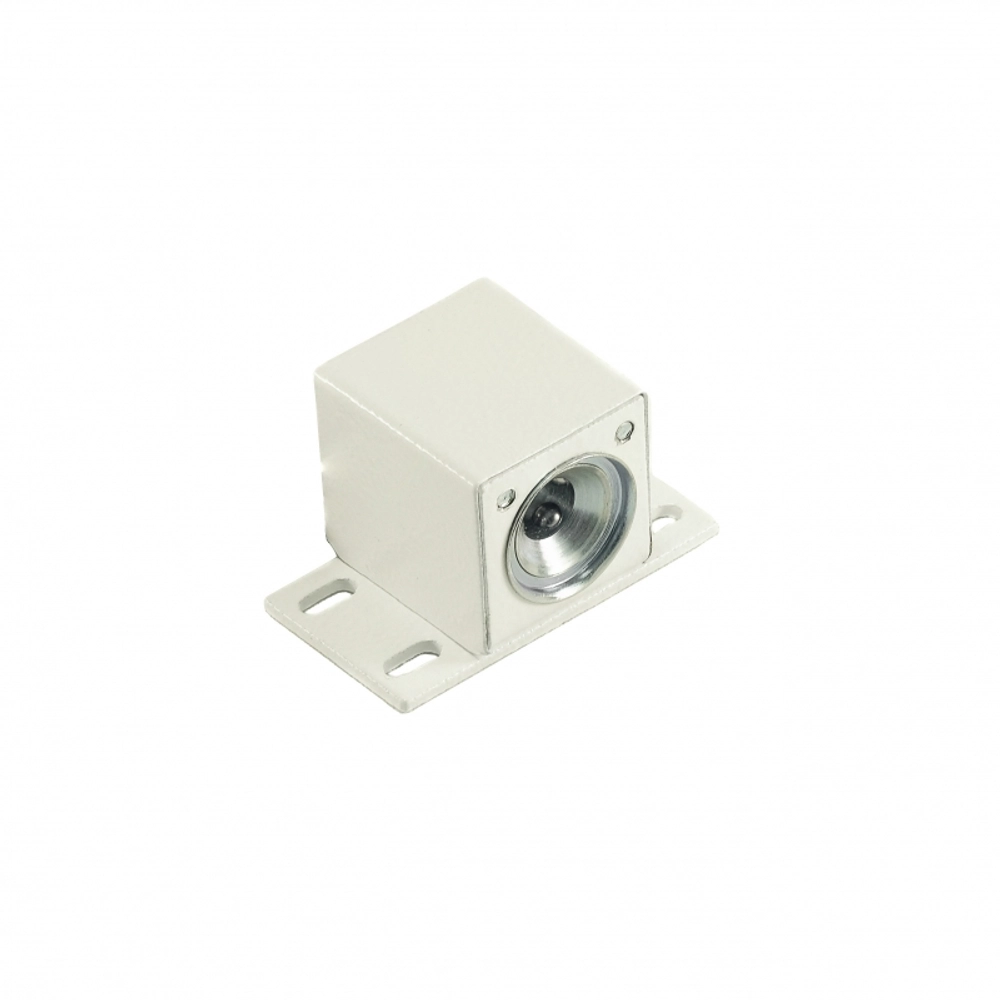

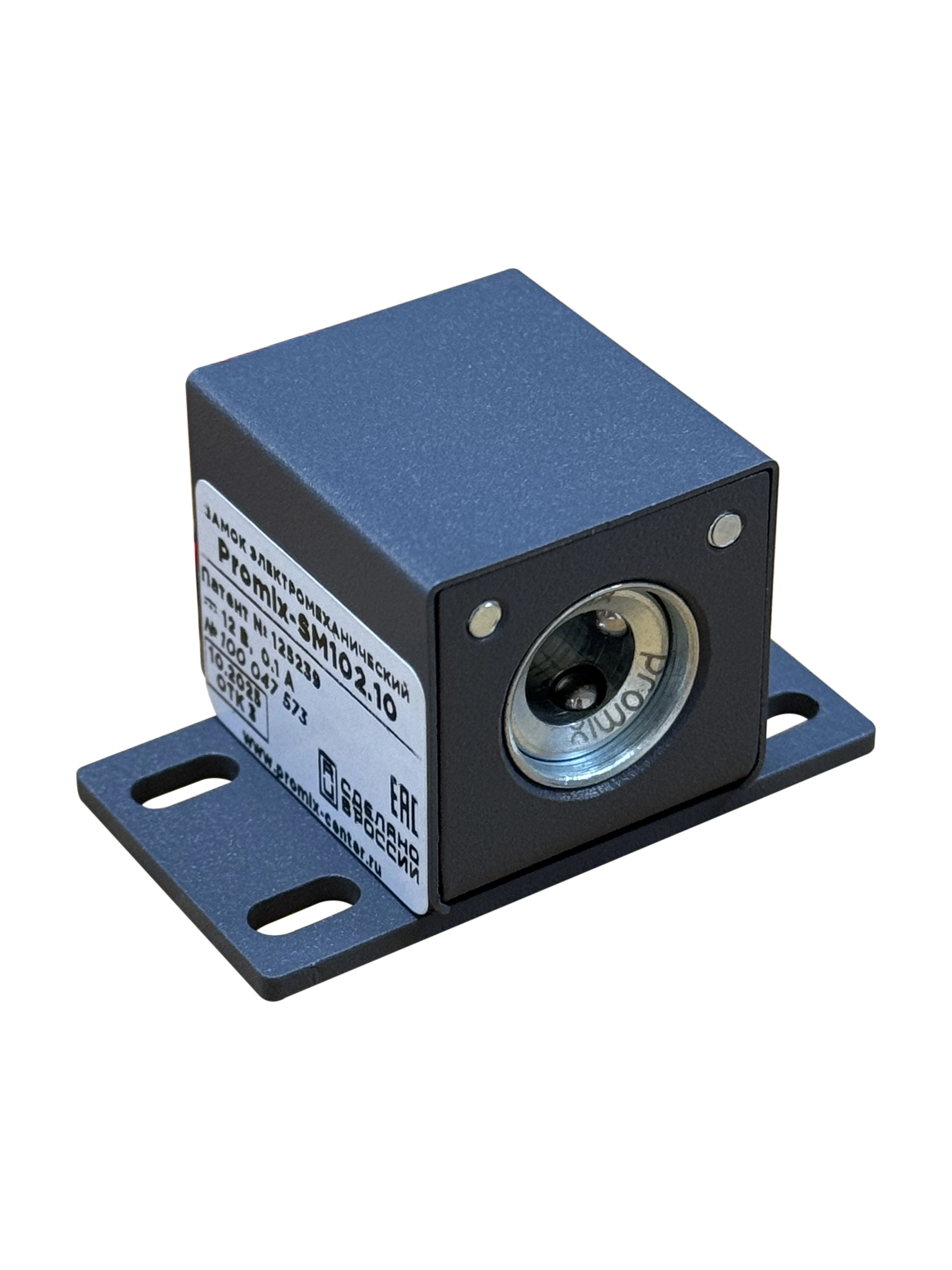

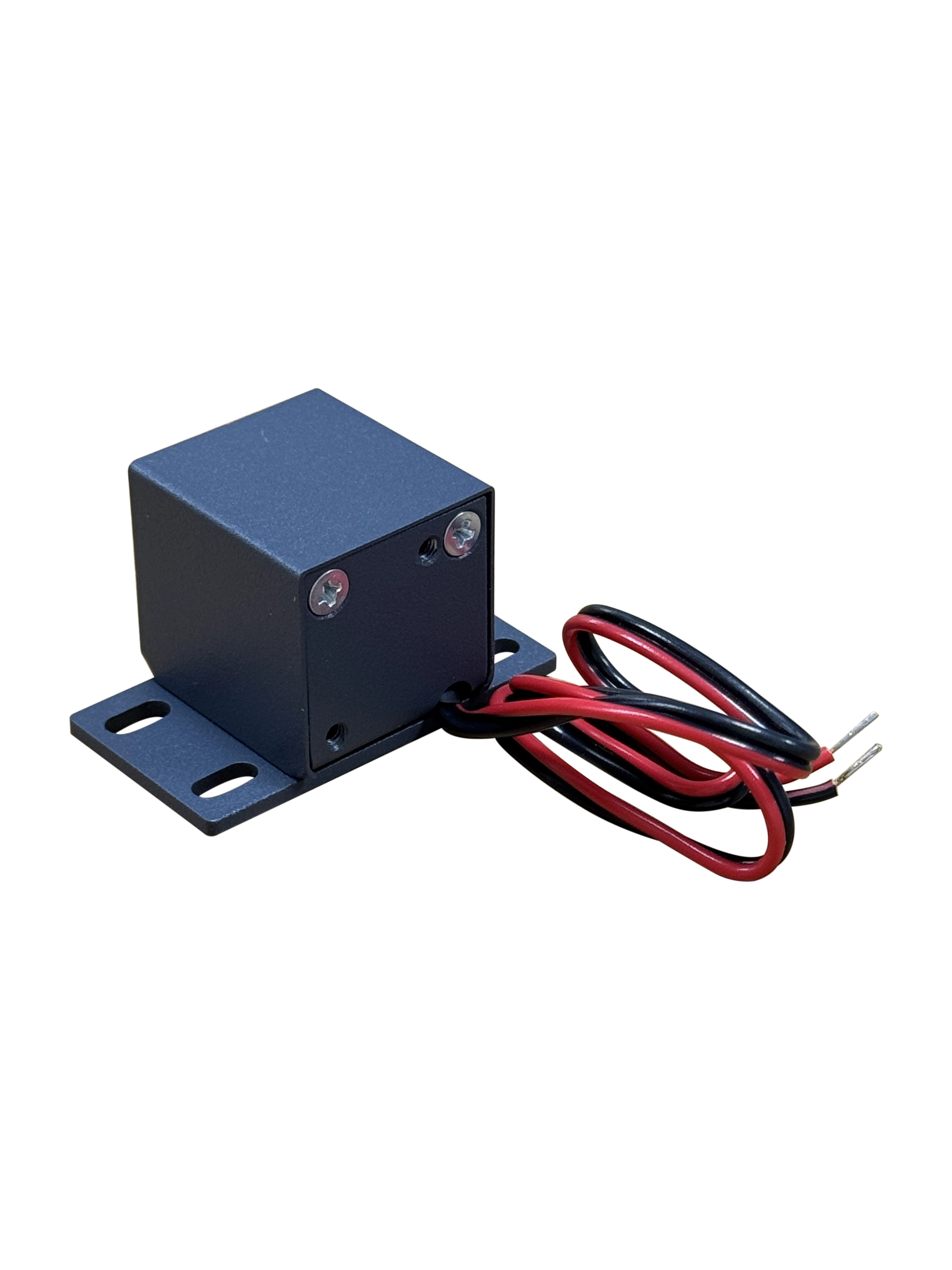

Единственный на рынке миниатюрный электромеханический замок.
Благодаря уникальному соотношению габаритных размеров, усилия удержания и потребляемого тока, универсальному креплению замок может использоваться во многих областях.
Замок Promix-SM102 имеет шариковый механизм фиксации.
Он производится в двух исполнениях: нормально открытый и нормально закрытый.
При подаче напряжения питания на нормально открытый замок ригель фиксируется в корпусе замка, удерживая дверь в закрытом состоянии. При снятии напряжения ригель освобождается, разрешая открытие двери.
У нормально закрытых замков все происходит наоборот.
Подача и снятие напряжения с замка может осуществляться органами как дистанционного, так и местного управления.
Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.

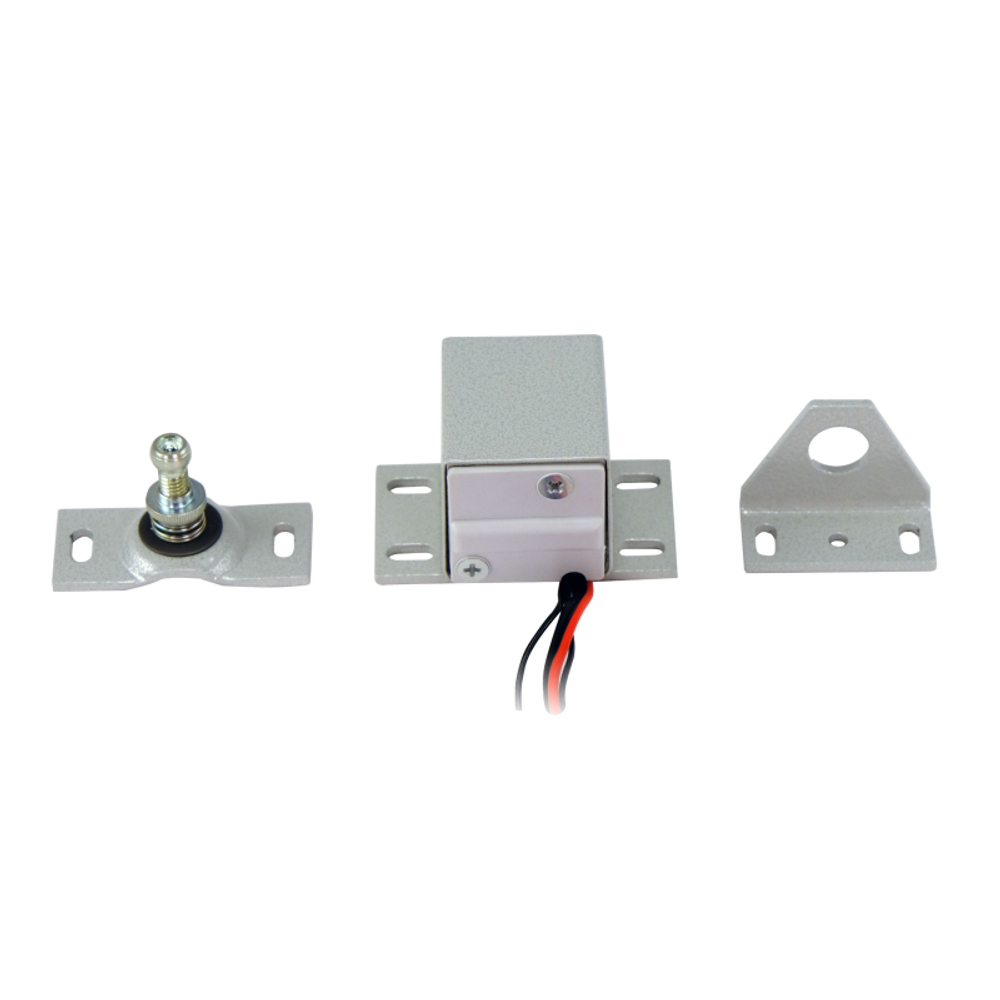

Нормально открытый замок может быть оснащен датчиком положения двери.
Датчик состоит из геркона (магнитоуправляемый контакт), расположенного на корпусе замка, и магнита, который находится на подвижной втулке, перемещаемой ригелем при закрытии двери.

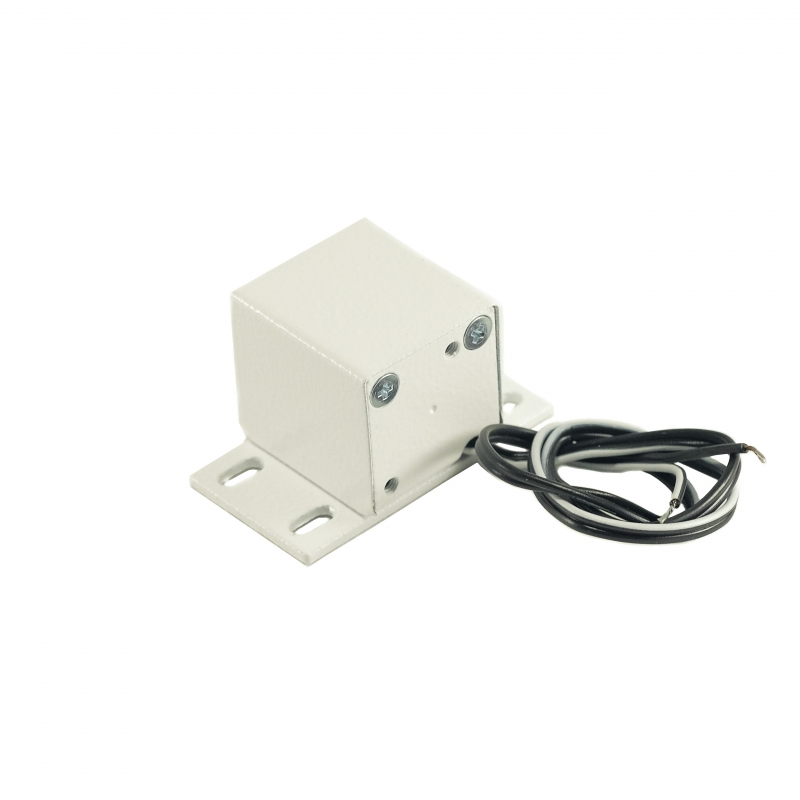

Контакт геркона размыкается, когда дверь открыта (ригель извлечен из замка), и замыкается, когда дверь закрыта (ригель вставлен в замок до упора). Геркон закреплён на тыльной стороне замка.
Особенности
01

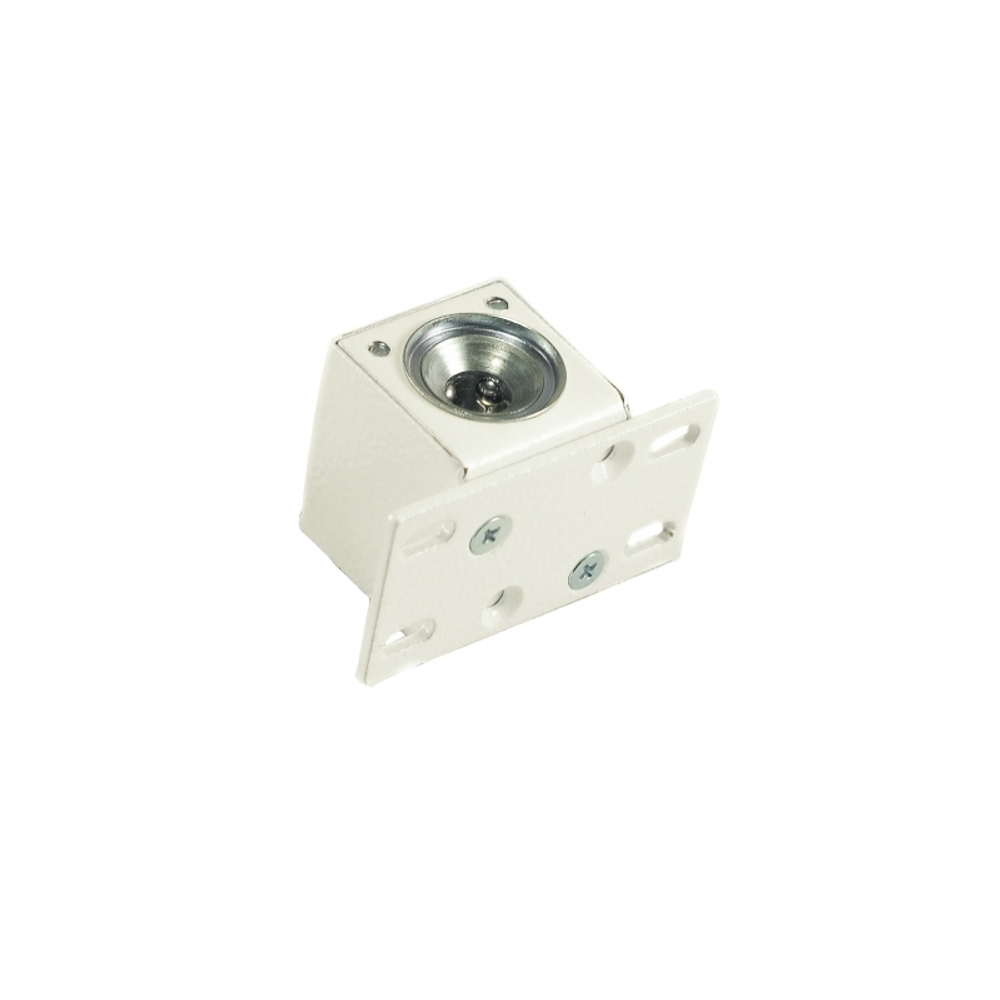

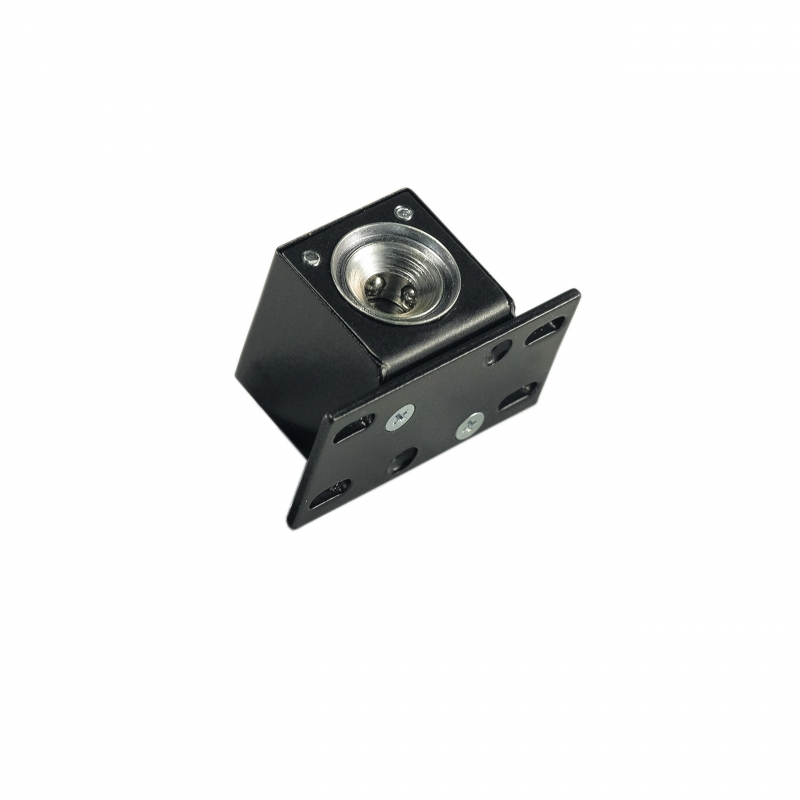

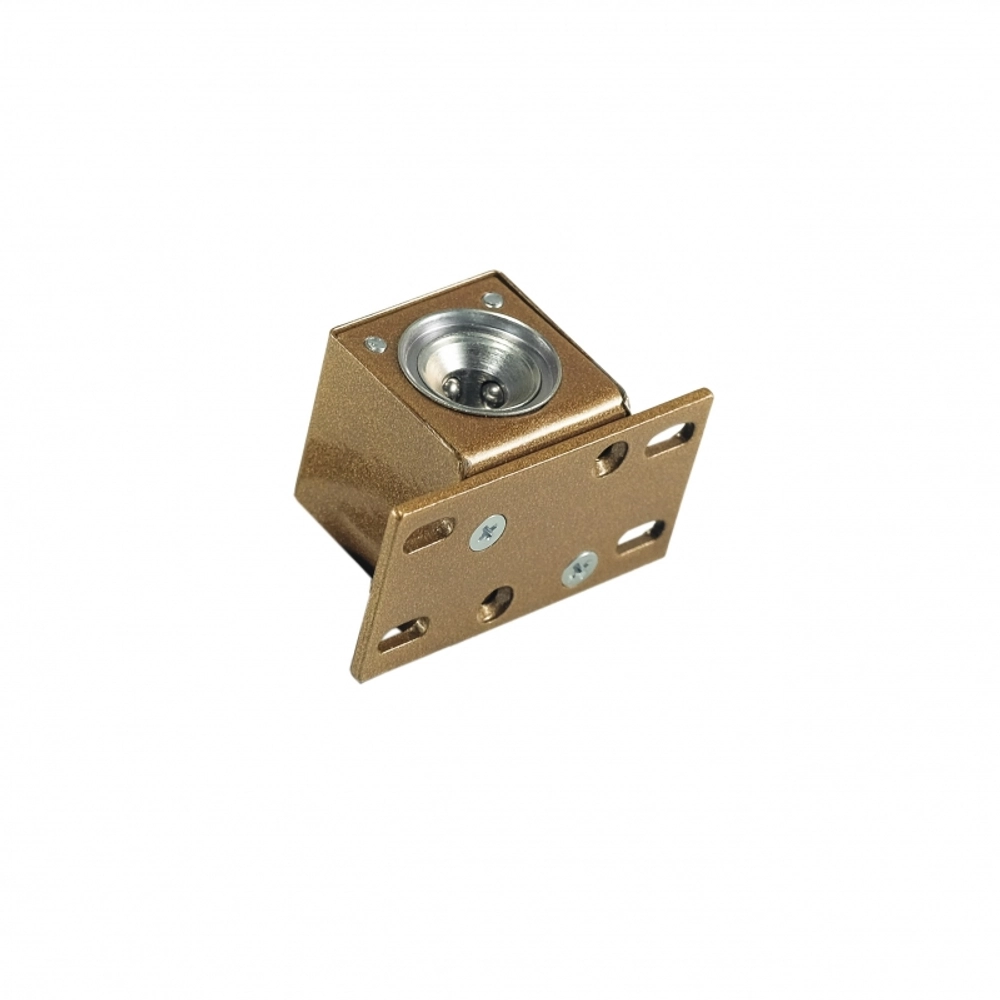

Малые размеры и универсальное крепление замка позволяют устанавливать его на боковых, горизонтальных и вертикальных стенках в любом удобном месте
Малые размеры и универсальное крепление замка позволяют устанавливать его на боковых, горизонтальных и вертикальных стенках в любом удобном месте
02

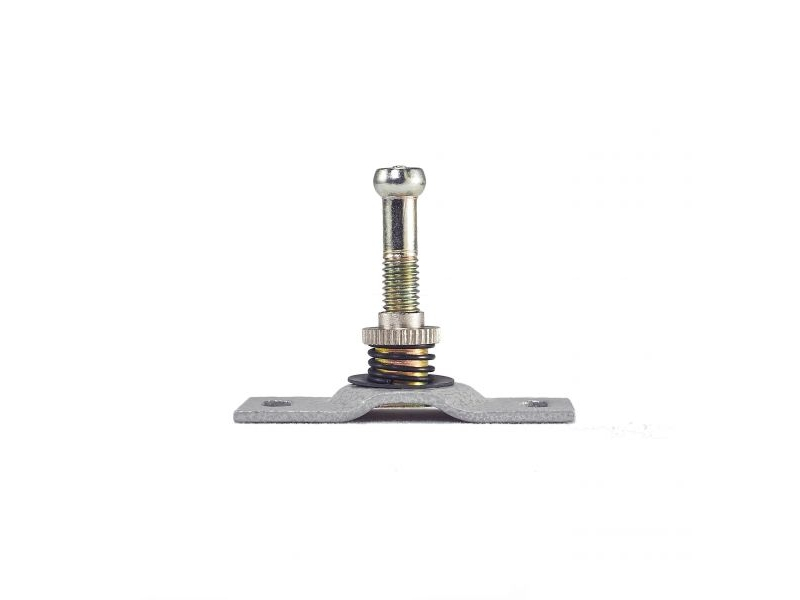

Подвижный самоустанавливающийся ригель автоматически корректирует свою ориентацию относительно входного отверстия замка в случае неточной установки или провисания двери в ходе эксплуатации
Подвижный самоустанавливающийся ригель автоматически корректирует свою ориентацию относительно входного отверстия замка в случае неточной установки или провисания двери в ходе эксплуатации
03
Корпус замка имеет антикоррозийное декоративное покрытие
Корпус замка имеет антикоррозийное декоративное покрытие

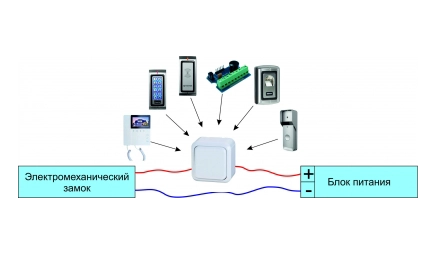

Подключение
Разблокировка нормально закрытых замков производится подачей напряжения питания, а нормально открытых -снятием напряжения питания. Для работы замка необходим источник питания и контроллер СКУД. Для открытия замка контроллер СКУД должен подать на замок или снять (в зависимости от исполнения замка) напряжение и удерживать данное состояние до момента открытия двери.
Структура обозначения модели замка
Promix-SM101.XY.Z color, где:
X - исполнение замка:
0 - нормально открытый,
1 - нормально закрытый;
1 - нормально закрытый;
Y - номинальное напряжение питания:
0 - 12 В,
1 - 24 В;
1 - 24 В;
Z - наличие встроенных датчиков:
0 (отсутствие) - без датчиков,
3 - датчики двери и замка;
3 - датчики двери и замка;

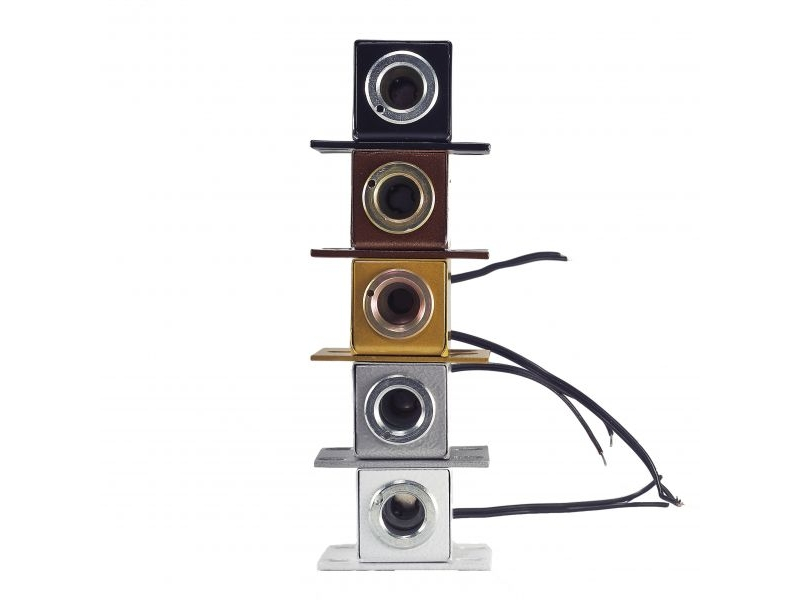

color - цвет корпуса:
white - белый,
black - чёрный,
brown - коричневый,
silver - серебро,
graphite - графит,
gold - золото.
black - чёрный,
brown - коричневый,
silver - серебро,
graphite - графит,
gold - золото.
Модификации
Promix-SM102.00
Нормально открытый (открывается снятием напряжения)
Promix-SM102.10
Нормально закрытый (открывается подачей напряжения)
Promix-SM102.00.1
Нормально открытый (открывается снятием напряжения)
Датчик положения двери
Promix-SM102.01
Нормально открытый (открывается снятием напряжения)
Promix-SM102.11
Нормально закрытый (открывается подачей напряжения)
Promix-SM102.01.1
Нормально открытый (открывается снятием напряжения)
Датчик положения двери
Характеристики
Производитель
Promix
Страна производитель
Россия
Материал
сталь, окрашенная полиэфирной порошковой эмалью
Класс защиты
IP54
Масса
0,17 кг
Выходной сигнал датчиков
сухой контакт
Потребляемый ток (при 12В/24В)
0,1/0,05 А
Максимальный коммутируемый датчиками ток (пост.ток)
0,5 А
Максимальное коммутируемое датчиками напряжение (пост.ток)
36 В
Сила удержания ригеля (без деформации корпуса)
150 кг
Сила удержания ригеля запорным механизмом
300 кг

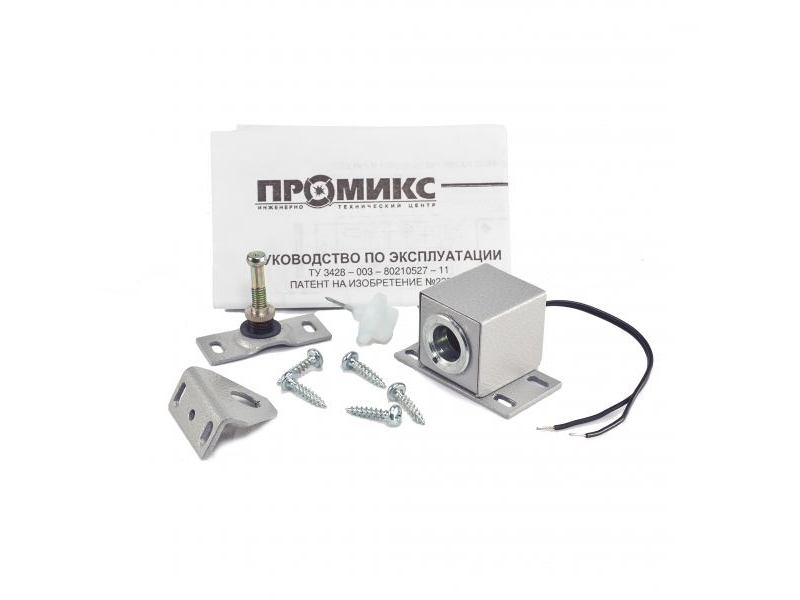

Комплектация

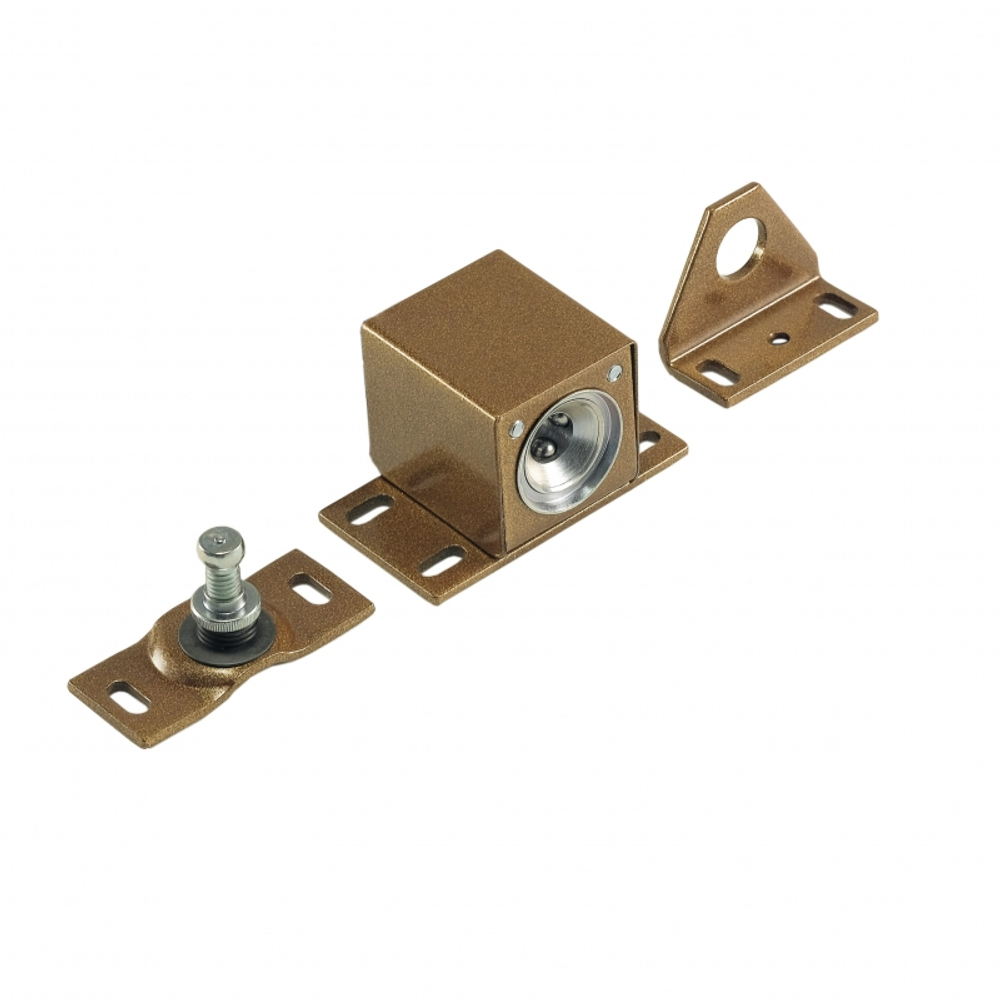

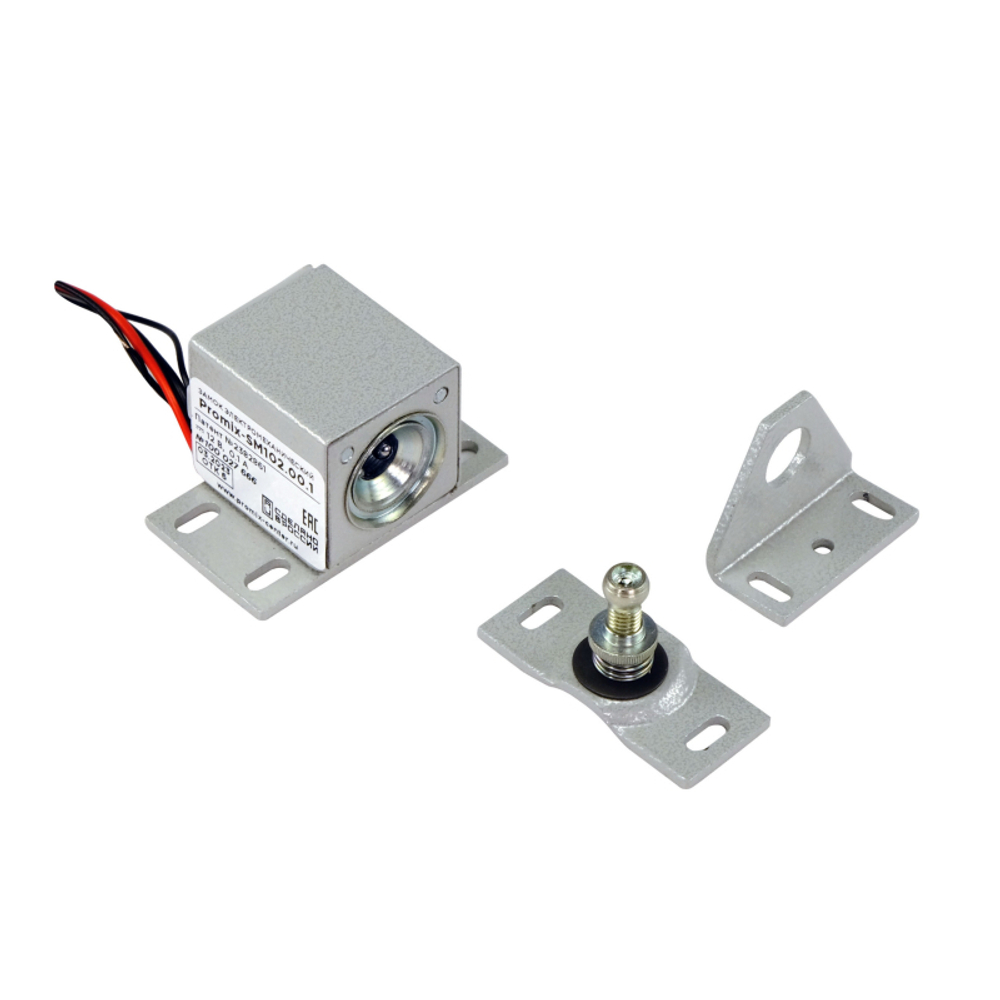

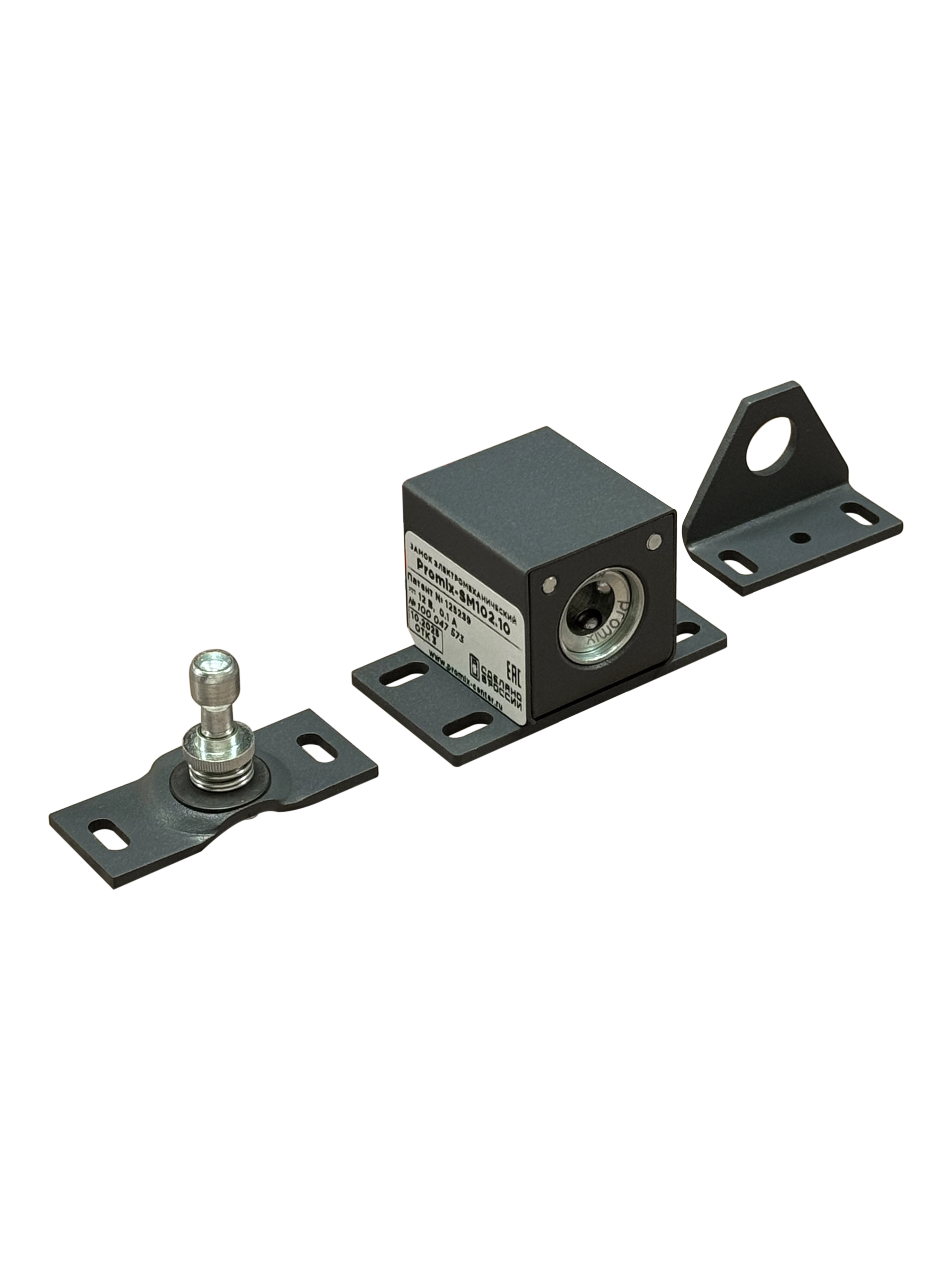

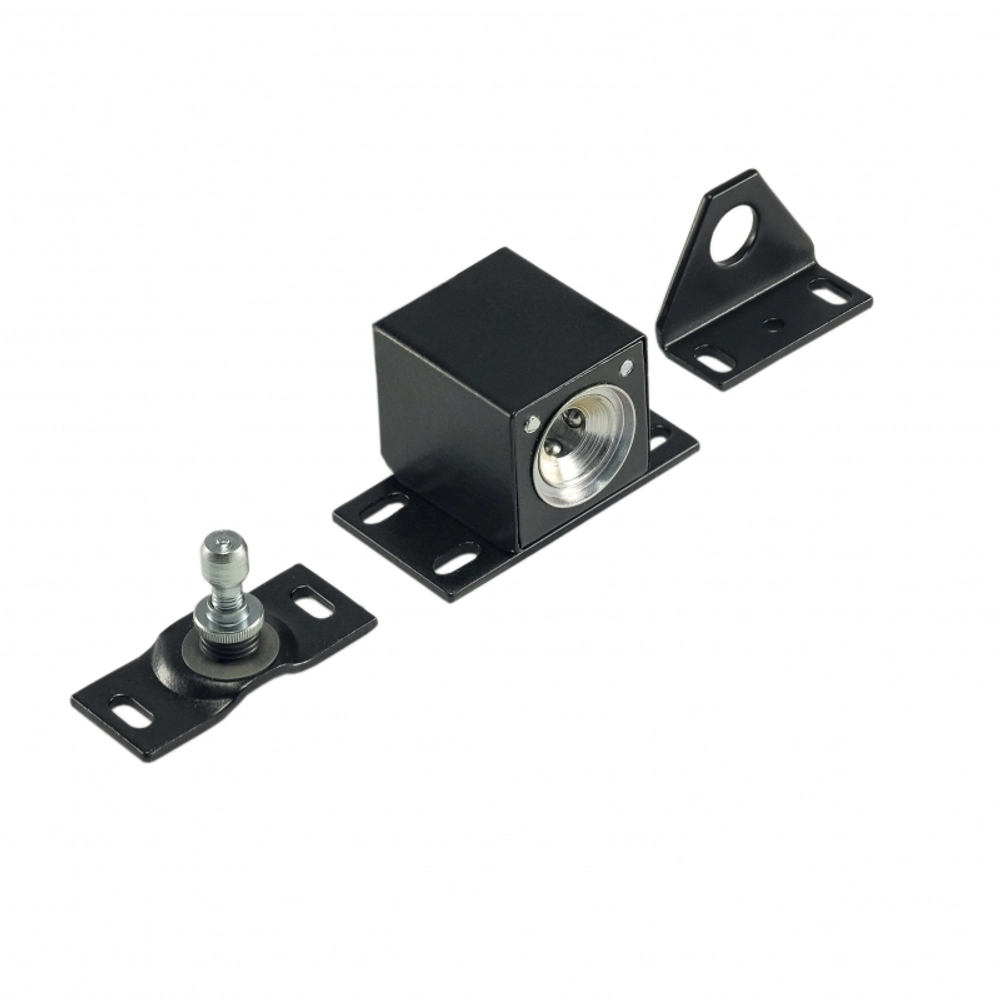

- Замок - 1 шт;

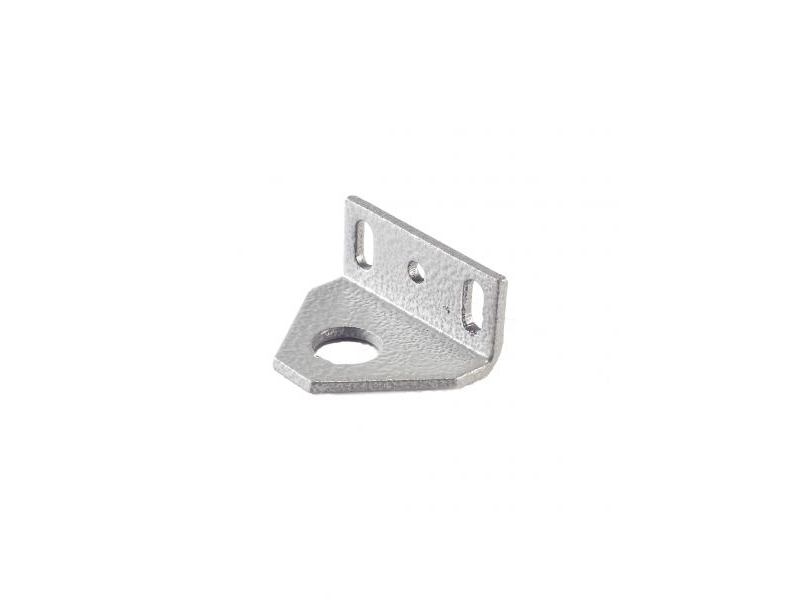

- Кронштейн угловой крепления ригеля - 1 шт;
- Пластина крепления замка - 1 шт;

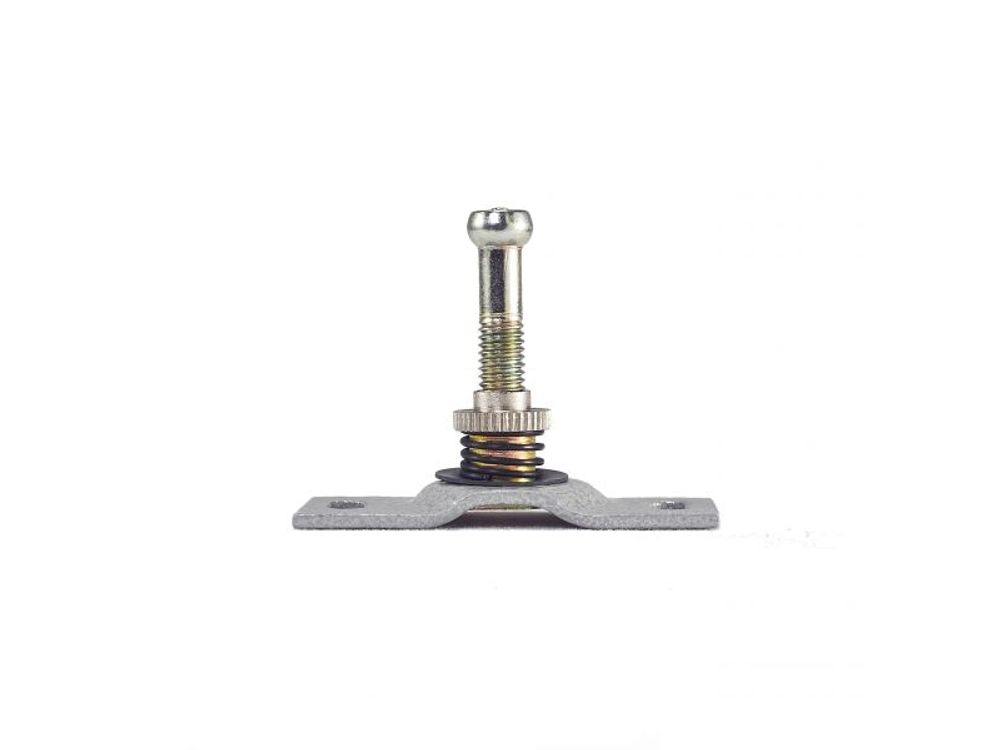

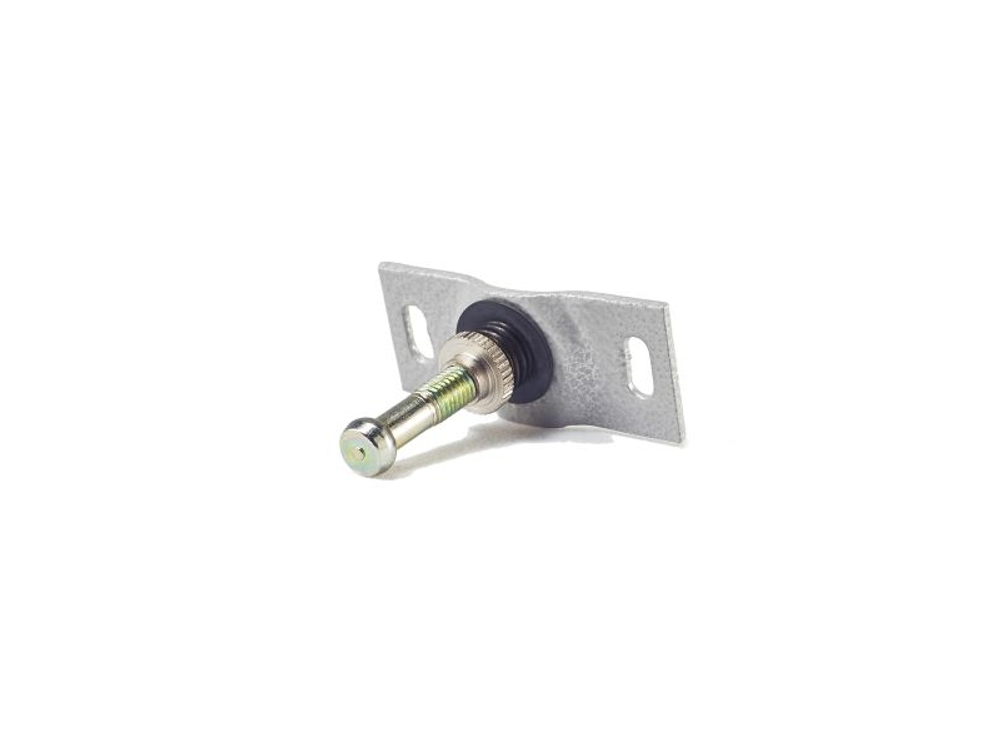

- Ригель в сборе на пластине регулировочной – 1 шт;
- Разметочный маркер – 1 шт;
- Комплект крепежа;
- Руководство по эксплуатации – 1шт.
